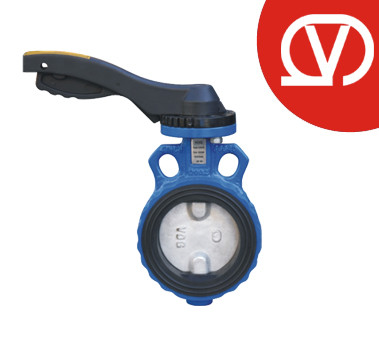

ویفری اهرمی 6 اینچ PN16 دیسک چدنی وگ بی همتا
جنس بدنه
چدن داکتیل GGG40
DN
150
سایز
6 اینچ
جنس دیسک
چدن داکتیل GGG40
حداکثر دمای کاری
110 درجه سانتی گراد
فشار کاری
16بار
شیر آلات وگ ایران بی همتا
شیرآلات وظیفه هدایت و تنظیم جریان را دارند، حال با توجه به نوع سیال و کاربری آلیاژ آن مشخص می شود. شیرآلات صنعتی عموما با آلیاژهای برنج، برنز، چدن، فولادی و استنلس استیل تولید می شود.
شرکت وگ ایران بی همتا با تولید شیرآلات چدنی سابقه بسیار طولانی در این امر دارد که موجب گرایش بسیاری از پروژه ها برای خرید شیرآلات چدنی این برند شده است.
شیرآلات وگ ایران بی همتا شامل موارد زیر می شود
- شیر فلکه کشویی وگ ایران بی همتا
- شیر سوزنی وگ ایران بی همتا
- شیر یکطرفه وگ ایران بی همتا
- صافی وگ ایران بی همتا
- شیر آتش نشانی وگ ایران بی همتا
- شیرهای فشار شکن وگ ایران بی همتا
- قطعه قابل پیاده کردن وگ ایران بی همتا
- شیر پروانه ای وگ ایران بی همتا
1- شیر فلکه کشویی وگ ایران بی همتا: از این نوع از شیرآلات برای قطع و وصل جریان سیال استفاده می شود، بهتر است که از شیرآلات کشویی برای تنظیم جریان استفاده نشود زیرا در این صورت موجب خوردگی دیسک آن می شود.
شرکت وگ ایران بی همتا دارای سبد کالایی متنوعی از شیرآلات کشویی می باشد که به صورت زیر می باشد:
- شیر فلکه کشویی زبانه لاستیکی: این نوع از شیر فلکه کشویی برای آب سرد و فاضلابی استفاده می شود که دارای فشار کاری 16 بار و دمای کاری 70 درجه سانتی گراد بوده که جنس بدنه آن چدن داکتیل شده و طبق استاندارد GGG40 می باشد.
- شیر فلکه کشویی زبانه فلزی: از شیر کشویی با زبانه فلزی برای آب داغ و موتور خانه استفاده می شود که در دو فشار کاری 10 بار و 16 بار تولید می گردد که دارای حد تحمل دمای 100 درجه سانتی گراد می باشد و جنس بدنه آن ها چدن خاکستری و طبق استاندارد GG25 می باشد.
2- شیر سوزنی وگ ایران بی همتا: شیرآلات سوزنی وگ ایران بی همتا برای تنظیم جریان مورد استفاده قرار میگیرد، برای ایجاد افت فشار و تنظیم میزان دبی خروجی می توان از شیرآلات سوزنی استفاده کرد که با نصب دبی سنج و یا فشارسنج و با توجه به میزان گشودگی شیر می توان به دبی و یا فشار خروجی مورد نظر دست پیدا کرد.
فشار کاری شیرآلات سوزنی وگ ایران بی همتا 16 بار بوده و جنس بدنه آن به صورت چدن داکتیل (GGG40) و چدن خاکستری (GG25) می باشد.
3- شیر یکطرفه وگ ایران بی همتا: شیرآلات یکطرفه برای جلوگیری از برگشت جریان مورد استفاده قرار میگیرد. در صورت افت فشار و برگشت جریان سیستم پایپینگ دچار تنش خواهد شد، یکی از مواردی که می بایست از شیر یکطرفه استفاده کرد در خروجی پمپ ها می باشد که ر صورت عدم استفاده از شیر یکطرف برگشت جریان به داخل گمگ موجب خرابی پره های آن می باشد.
شیر یکطرفه در صورت برگشت جریان به صورت خودکار بسته می شود و جریان را قطع کرده تا مشکل افت فشار و یا برگشت جریان حل شود. شرکت وگ ایران بی همتا اقدام به تولید شیرهای یکطرفه در انواع زیر میکند:
شیر یکطرفه دریچه ای، شیر یکطرفه سوپاپی، شیر یکطرفه وزنه ای، شیر یکطرفه ضربه قوچ گیر و شیر یکطرفه ویفری
4- صافی وگ ایران بی همتا: برای تمیز کردن و صاف کردن جریان سیال از هرگونه ذرات جامد و اضافی می بایست از صافی استفاده کرد. صافی ها با داشتن توری فلزی با مش بندی خاص خود توانایی جذب ذرات اضافی و معلق سیال را دارند. شرکت وگ ایران بی همتا اقدام به تولید صافی های چدنی با اتصال دنده ای و فلنج دار می کند که دارای فشار کاری 16 بار می باشند.
5- شیر آتش نشانی وگ ایران بی همتا: شرکت وگ ایران بی همتا اقدام به تولید شیرآلات آتش نشانی در دو مدل ایستاده و دفنی کرده است. شیرآلات آتش نشانی در سایزهای محدود و نرمال صنعت آتش نشانی تولید می شود، بدین صورت صورت که شیر آتش نشانی مدل ایستاده در سایزهای 3 اینچ، 4 اینچ و 6 اینچ و مدل دفنی آن در سایزهای 3اینچ و 4 اینچ تولید میگردد.
6- شیرهای فشار شکن وگ ایران بی همتا: وظیفه شیرآلات فشار شکن ایجاد افت فشار برای سیال می باشد. شرکت وگ ایران بی همتا اقدام به تولید شیرآلات فشار شکن با قابلیت تنظیم دستی برای فشار خروجی کرده است.
7- قطعه قابل پیاده کردن وگ ایران بی همتا: برای سهولت در جا گذاری شیرآلات در خط لوله و همچنین برای راحتی باز کردن شیرآلات به منظور تعویض و یا تعمیر می بایست از قطعه قابل پیاده کردن استفاده کرد. شرکت وگ ایران بی همتا اقدام به تولید قطعه قابل پیاده کردن در دو فشار 10 بار و 16 بار کرده است.
8- شیر پروانه ای وگ ایران بی همتا: شرکت وگ ایران بی همتا اقدام به تولید شیر پروانه ای اهرمی تا سایز 6 اینچ و در دو مدل دریچه چدنی و دریچه استیل میکند.
تمامی اتصالات شیرآلات وگ ایران بی همتا به صورت فلنجدار بوده و برای اتصال و پیاده کردن شیرآلات می بایست از 2 عدد فلنج جوشی استفاده کرد.
نوع مصرف درصنایع :
آب فاضلاب ، تاسیسات ، صنایع غذایی , صنایع پتروشیمی
مشخصات و طراحی مدل :
طراحی و ساخت بر اساس استاندارد DIN EN 593 , basic DIN 3354
وجه تا وجه مطابق با استاندارد DIN EN 558 , basic series 20, DIN 3202-K1 ,ISO 5752 series 20
API 609 Table 1 , BS 5155, ISIRI 4841
فلنج بالا مطابق با استاندارد ISO 5211
دارای دسته اهرم مقاوم، زیبا و قفل شونده بین صفر تا 90 درجه چرخش
دارای گیربکس مقاوم و روان (در صورت درخواست قبلی خریداران)
تست بازرسی نهایی مطابق با استاندارد DIN EN 12266 , DIN 3230-3 , ISO 5208
قابلیت تجهیز با محرک پنوماتیک و با گیربکس با نسب دورهای 50:1 - 30:1 - 25:1
نوع مواد :
بدنه از جنس: چدن داکتیل مطابق با استاندارد DIN EN 1563, DIN 1693
چدن خاکستری مطابق با استاندارد DIN EN 1561 , DIN 1691 در صورت سفارش
جنس پروانه (دیسک) : چدن داکتیل مطابق با استاندارد DIN EN 1563 , DIN 1693 درصورت سفارش فولاد ضد زنگ نزن
پوسته گیربکس : چدن داکتیل مطابق با استاندارد DIN EN1563 ,DIN 1693
شفت گیربکس و شیر :شفت گیربکس از جنس CK45 و محور شیر فولاد زنگ نزن با 13 درصد کروم AISI 420
دسته و اهرم : از جنس آلومینیوم اکسترود شده
فلکه گیربکس : چدن داکتیل مطابق استاندارد DIN EN 1563 ,DIN 1693
رنگ بدنه و دسته : پودری الکترو استاتیک
پوشش دیسک : انواع آبکاری گالوانیزه -کروم - نیکل و نیکل کروم بر روی دیسکهای چدنی و استنلس استیل
لاستیک آب بندی:
EPDM :برای مصارف آب و فاضلاب تا دمای 70 درجه سانتی گراد
NBR: برای مصارف روغنی و ترکیبات آلی تا دمای 100 درجه سانتی گراد
SILICON : برای مصارف بخار تا دمای 180 درجه سانتی گراد
محدوده کاربرد:
*شرایط تولید نرمال و استاندارد در کارخانه
حداکثر دمای کاربردی 70 درجه سانتی گراد با لاستیک آب بندی EPDM
(در صورت استفاده در دمای بالاتر با اعلام قبلی توسط خریداران صورت می پذیرد. )
قابل نصب بین فلنج های ساخته شده بر اساس استانداردهای:
EN1092-2 – ISO 7005 – ASME B 16.1 Class 125 – ASME 16.5 Class 150
