برند : وگ بی همتا
دستهبندی : شیرآلات چدنی

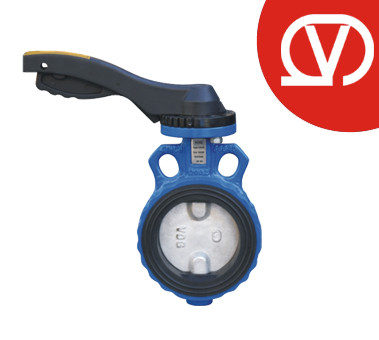

ویفری اهرمی 2 اینچ PN16 دیسک استیل وگ بی همتا
WAFER BUTTERFLY VALVE 2" PN16 GGG40
برچسب‌ها:
جنس بدنه : چدن داکتیل GGG40
DN : 50
سایز : 2 اینچ
جنس دیسک : استیل 304
+ موارد بیشترنوع مصرف درصنایع :
آب فاضلاب ، تاسیسات ، صنایع غذایی , صنایع پتروشیمی
مشخصات و طراحی مدل :
طراحی و ساخت بر اساس استاندارد DIN EN 593 , basic DIN 3354
وجه تا وجه مطابق با استاندارد DIN EN 558 , basic series 20, DIN 3202-K1 ,ISO 5752 series 20
API 609 Table 1 , BS 5155, ISIRI 4841
فلنج بالا مطابق با استاندارد ISO 5211
دارای دسته اهرم مقاوم، زیبا و قفل شونده بین صفر تا 90 درجه چرخش
دارای گیربکس مقاوم و روان (در صورت درخواست قبلی خریداران)
تست بازرسی نهایی مطابق با استاندارد DIN EN 12266 , DIN 3230-3 , ISO 5208
قابلیت تجهیز با محرک پنوماتیک و با گیربکس با نسب دورهای 50:1 - 30:1 - 25:1
نوع مواد :
بدنه از جنس: چدن داکتیل مطابق با استاندارد DIN EN 1563, DIN 1693
چدن خاکستری مطابق با استاندارد DIN EN 1561 , DIN 1691 در صورت سفارش
جنس پروانه (دیسک) : چدن داکتیل مطابق با استاندارد DIN EN 1563 , DIN 1693 درصورت سفارش فولاد ضد زنگ نزن
پوسته گیربکس : چدن داکتیل مطابق با استاندارد DIN EN1563 ,DIN 1693
شفت گیربکس و شیر :شفت گیربکس از جنس CK45 و محور شیر فولاد زنگ نزن با 13 درصد کروم AISI 420
دسته و اهرم : از جنس آلومینیوم اکسترود شده
فلکه گیربکس : چدن داکتیل مطابق استاندارد DIN EN 1563 ,DIN 1693
رنگ بدنه و دسته : پودری الکترو استاتیک
پوشش دیسک : انواع آبکاری گالوانیزه -کروم - نیکل و نیکل کروم بر روی دیسکهای چدنی و استنلس استیل
لاستیک آب بندی:
EPDM :برای مصارف آب و فاضلاب تا دمای 70 درجه سانتی گراد
NBR: برای مصارف روغنی و ترکیبات آلی تا دمای 100 درجه سانتی گراد
SILICON : برای مصارف بخار تا دمای 180 درجه سانتی گراد
محدوده کاربرد:
*شرایط تولید نرمال و استاندارد در کارخانه
حداکثر دمای کاربردی 70 درجه سانتی گراد با لاستیک آب بندی EPDM
(در صورت استفاده در دمای بالاتر با اعلام قبلی توسط خریداران صورت می پذیرد. )
قابل نصب بین فلنج های ساخته شده بر اساس استانداردهای:
EN1092-2 – ISO 7005 – ASME B 16.1 Class 125 – ASME 16.5 Class 150
