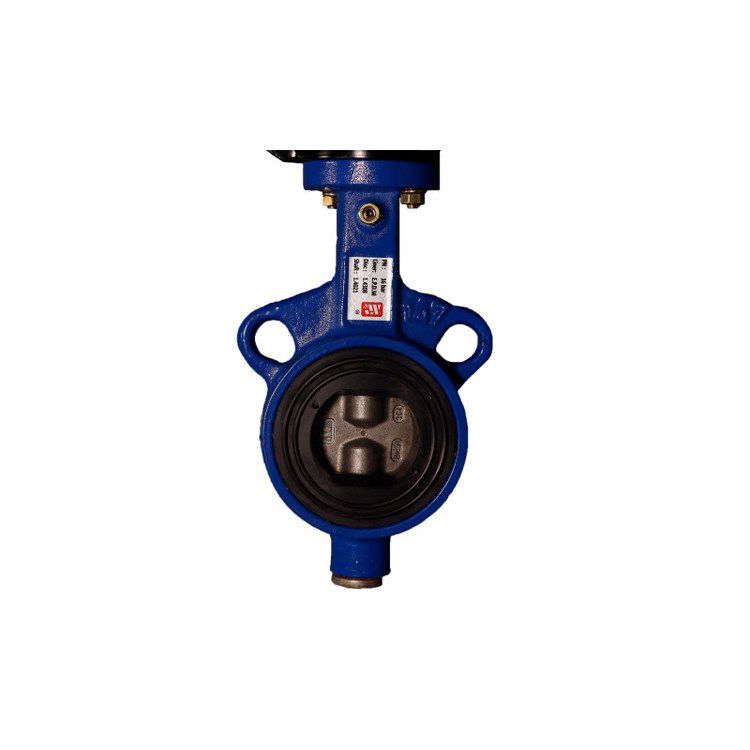

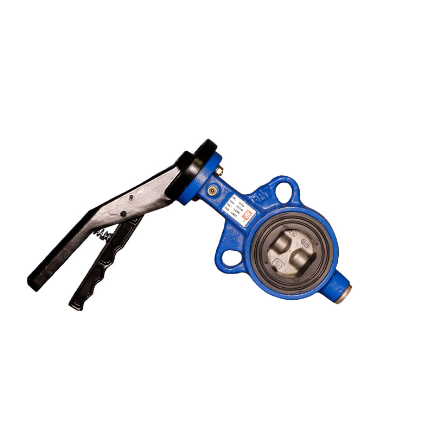

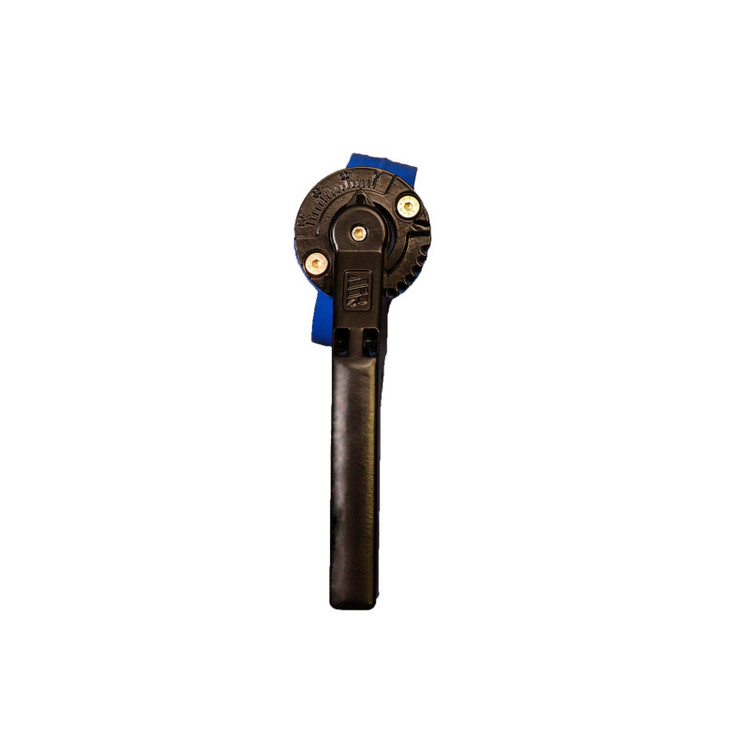

مشخصات شیر پروانه‌ای ویفری اهرمی میراب

شیر پروانه‌ای از دسته شیرهای ربع‌گرد است که در آن دیسک حول محور شفت عمودی که به آن متصل است چرخش می‌کند. این چرخش موجب باز و بسته شدن مسیر جریان می‌شود. در شیر پروانه‌ای عمدتا از لاستیک NBR یا EPDM برای آب‌بندی استفاده می‌شود. همچنین، در برخی از شیرهای پروانه‌ای از سیت تفلون (PTFE) برای آب‌بندی استفاده می‌شود. از مزایای مهم شیر پروانه‌ای نیز می‌توان به باز و بسته شدن سریع آن اشاره کرد که دلیل آن همان ربع‌گرد بودن شیر است. از شیر پروانه‌ای برای سیالات مختلف می‌توان استفاده کرد. هر چند، استفاده از آن برای سیال گاز و بخار چندان توصیه نمی‌شود.

شیر پروانه‌ای ویفری همان‌طور که از نام آن پیداست، بدون فلنج است و هنگام نصب، بین دو فلنج قرار می‌گیرد. در سایزهای بزرگتر از 2 یا 4 اینچ (بسته به برند سازنده) دو الی چهار عدد گوشواره در بالا و پایین شیر تعبیه می‌شود.

شیر پروانه‌ای ویفری اهرمی میراب برای نصب بین فلنج‌هایی مناسب است كه سوراخ‌كاری آن‌ها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1 بوده و فشار کاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه‌ای است که پروانه در موقعیت باز، كاملا در وسط قرار می‌گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می‌كند. لاستیک آب‌بندی با فرم U، داخل و دو طرف بدنه قرار گرفته و قابل تعویض است و آب‌بندی مطمئنی را از هر دو سمت پروانه تأمین می‌کند. مدل لاگ نیز جهت نصب در انتهای خط با همان مشخصاتی که برای مدل ویفری اهرمی گفته شد عرضه می‌شود. در استفاده از شیر پروانه‌ای ویفری اهرمی میراب باید توجه داشت که این شیرها نیاز به واشر آب‌بندی (گسکت) ندارند و استفاده از گسکت باعث اختلال در عملکرد شیر پروانه‎ای می‌شود.

مزایای شیر پروانه‌ای ویفری اهرمی میراب

افت فشار شیر پروانه‌ای ویفری اهرمی میراب پایین است. این شیر از آب‌بندی بسیار مطلوبی برخوردار است و از هر دو سمت پروانه آب‌بندی به خوبی انجام می‌گیرد. با توجه این که لاستیک آب‌بندی شیر پروانه‌ای اهرمی میراب در داخل آن قرار گرفته، امکان تعویض لاستیک آن به آسانی وجود دارد. از این شیر می‌توان در همه حالت‌های افقی، عمودی و مایل استفاده کرد و حالت نصب شیر خللی در عملکرد آن ایجاد نمی‌کند.

رعایت استاندارد بالای ساخت شیر پروانه‌ای اهرمی میراب سبب شده است تا ضخامت، ابعاد و وزن شیر پروانه‌ای با حفظ کارکرد مطلوب کاهش یابد و نصب و استفاده از آن را تسهیل کند.

محدودیت‌های شیر پروانه‌ای اهرمی میراب

این شیر برای استفاده در خطوطی که با سیال بسیار خورنده سر و کار دارند همچنین برای استفاده در سیستم‌های بخار و انتقال گاز مناسب نیست.

مشاهده کاتالوگ

امروزه میراب با داشتن نزدیک به چهار دهه سابقه حضور در صنعت شیرسازی و دریافت گواهینامه های بین المللی از جمله گواهی کیفیت محصول از شرکت لویدز رجیستر انگلیس وDVGW آلمان (در حال تمدید) و همچنین گواهی نامه های IMS شامل 2015:OHSAS 18001:2007 ، ISO 9001 و 2015:ISO 14001 از شرکت TÜVNORD آلمان، اطمینان خاطر بیشتری برای مشتریان خود فراهم کرده است شرکت میراب با داشتن گواهینامه های معتبر بین المللی احراز شده مشتریان برون مرزی علاوه بر تامین نیاز داخل کشور، توانسته با تغییر جهت صادرات بجای واردات سهم قابل توجهی از محصولات خود را به کشورهای آسیایی، اروپایی، آفریقایی صادر کرده و سهم صادراتی حدود 20 تا 50 درصد تولید سالیانه خود را محقق نماید.

محصولات مرتبط

نقد و بررسی

کاربرد شیر پروانه ای اهرمی

به دلیل استاندارد بالا در صنایع برودتی استفاده می‌شود
کاربرد در صنایع مختلف
جهت استفاده در صنعت آب و فاضلاب
برای کارکرد در تهویه مطبوع
جهت کاربرد در صنایع حرارتی

مزایای شیر پروانه ای اهرمی

فشار کاری بالا
تحمل فشار زیاد
مقاوم در برابر ضربه و شکستگی
طول عمر بالا
کیفیت متریال بالا
ضد زنگ زدن
عدم فرسایش
عدم خم شدگی
مقاوم در برابر حرارت زیاد
بدنه آن از جنس چدن داکتیل ضد خش و ضد شکنندگی
جنس دیسک استیل 304
