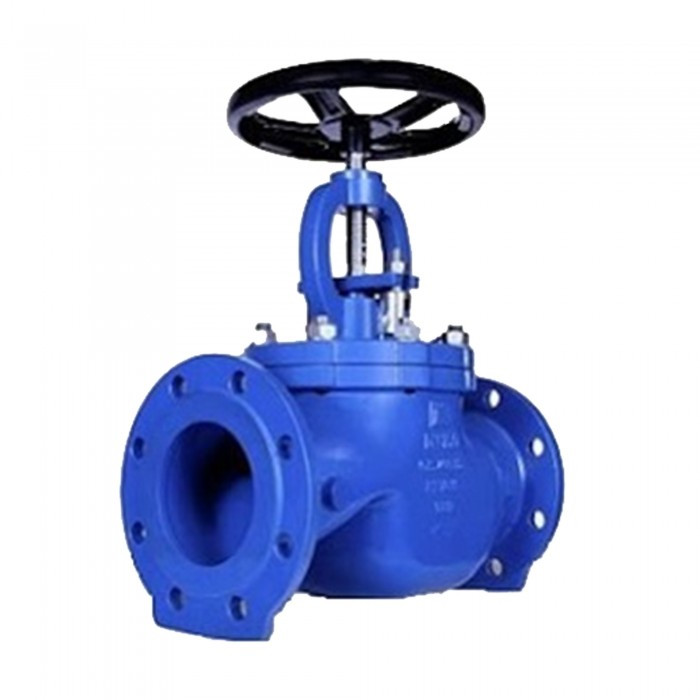

شیرفلکه سوزنی "10 اینج PN16 میراب

شیرفلکه سوزنی

 شیر سوزنی یا گلوب ولو نیز شناخته می‌ شود، نوعی شیر صنعتی است که برای کنترل دقیق جریان سیالات در سیستم‌ های مختلف لوله‌ کشی به کار می‌ رود. این شیر ها به دلیل عملکرد دقیق و قابل اعتماد، در طیف وسیعی از صنایع از جمله تاسیسات، پتروشیمی، نیروگاه‌ ها، و صنایع غذایی و دارویی مورد استفاده قرار می‌ گیرند.



                    مشخصات فنی و ابعاد انواع شیر سوزنی

ردیف	نام شیر	طول (cm)	عرض (cm)	وزن (kg)
1	شیر سوزنی سایز 2 اینچ GLB16-2	23	38/8	15
2	شیر سوزنی سایز 3 اینچ GLB16-3	31	48	28
3	شیر سوزنی چدنی سایز 4 اینچ GLB16-4	35	56/5	42
4	شیر سوزنی چدنی سایز 5 اینچ  GLB16-5	40	61	56
5	شیر سوزنی چدنی سایز 6 اینچ  GLB16	48	62	74
6	شیر سوزنی چدنی سایز 8 اینچ  GLB16-8	60	75	115
7	شیر سوزنی چدنی سایز 10 اینچ GLB16-10	73	90/6	165
8	شیر سوزنی چدنی سایز 11/2 اینچ GLB16-11/2	20	34/8	10
9	شیر سوزنی چدنی سایز 11/4 اینچ  GLB16-11/4	18	31/5	9
10	شیر سوزنی چدنی سایز 21/2 اینچ  GLB16-21/2	29	43/3	23



کاربرد های رایج شیر سوزنی



• کنترل جریان سیالات در سیستم‌ های تاسیساتی: شیرهای سوپاپی برای تنظیم جریان آب، بخار و هوا در سیستم‌ های گرمایش و سرمایش، تهویه مطبوع و لوله کشی ساختمان‌ ها به کار می‌ روند.
• تنظیم دبی سیال در صنایع پتروشیمی و نیروگاه‌ ها: از شیرهای سوپاپی برای کنترل دقیق جریان سیالات در خطوط انتقال نفت و گاز، پالایشگاه‌ ها و نیروگاه‌ ها استفاده می‌ شود.
• کنترل جریان مواد شیمیایی و دارویی: شیرهای سوپاپی از جنس‌ های مقاوم به خوردگی مانند استیل ضد زنگ، برای کنترل جریان مواد شیمیایی و دارویی در صنایع مربوطه به کار می‌ روند.

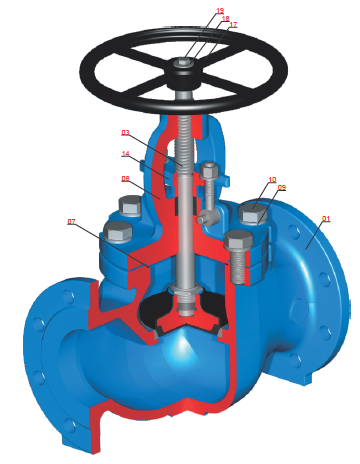

شیر سوزنی دارای ویژگی های زیر می باشد:

• جنس بدنه از آلیاژ GGG40 می باشد.
• جنس کلاهک آن نیز از آلیاژ GGG40 می باشد.
• فشار کاری 16 بار (PN16).
• جنس فلکه از Stamped Steel / GG25 می باشد.
• جنس Stem آن از AISI 420 می باشد.
•  جنس دیسک آن از AISI 304 می باشد.
• جنس Packing (پکینگ) آن از Graphite ( گرافیت) می باشد.
• جنس واشر ( Gasket) آن از آرامید فایبر (Aramid Fiber) می باشد.
• جنس Packing Gland (پکینگ گلند) از جنس GGG40 می باشد.



استاندارد هایی که این محصول از آن بر خوردار می باشد عبارتند از:

1. طراحی: EN13789.
2. وجه تا وجه:EN558 (سری 1).
3. ماشـین کاری و سـوراخ کاری فلنج ھا: EN1092-2.
4. تست و بازرسی: EN12266-1.
5.

نکات مهم در انتخاب شیر سوزنی چدنی

• نوع سیال: جنس بدنه و قطعات داخلی شیر باید با نوع سیال عبوری سازگار باشد.
• حداکثر فشار و دمای کاری: شیر سوزنی باید برای تحمل حداکثر فشار و دمای سیال در سیستم مورد نظر طراحی شده باشد.
• سایز و نوع اتصال: شیر سوزنی باید با سایز لوله و نوع اتصال مورد استفاده در سیستم مطابقت داشته باشد.
• میزان دقت مورد نیاز: در صورت نیاز به تنظیم دقیق جریان سیال، باید از این شیر با دقت بالا استفاده شود.
