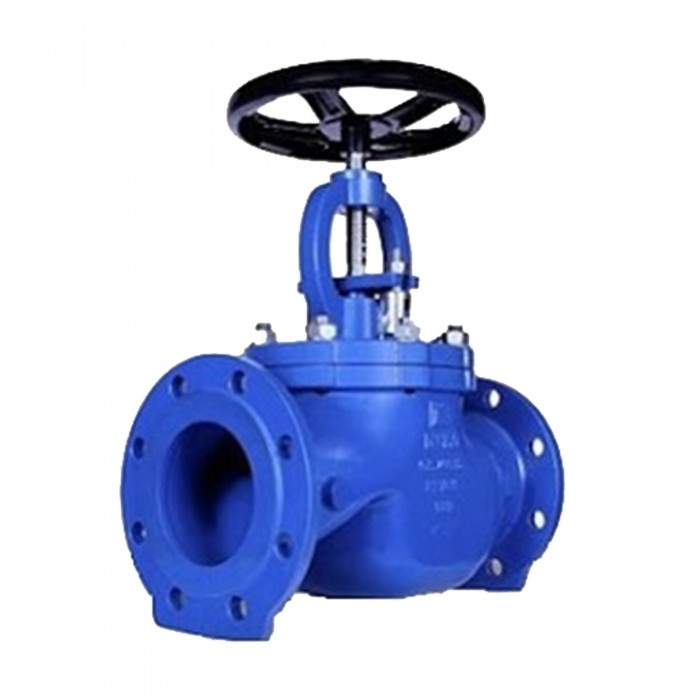

شیرفلکه سوزنی "8 اینج PN16 میراب

GLOBE VALVE 8" PN16 GGG40
برند:میراب

جهت اطلاع از قیمت و موجودی تماس بگیرید.

02136419516
مشخصات

جنس بدنه

چدن داکتیل GGG40

DN

200

سایز

8 اینچ

جنس دسته

آلمینیوم

حداکثر دمای کاری

110 درجه سانتی گراد

فشار کاری

16بار

توضیحات

                                            مشاهده کاتالوگ



امروزه میراب با داشتن نزدیک به چهار دهه سابقه حضور در صنعت شیرسازی و دریافت گواهینامه های بین المللی از جمله گواهی کیفیت محصول از شرکت لویدز رجیستر انگلیس وDVGW آلمان (در حال تمدید) و همچنین گواهی نامه های IMS شامل 2015:OHSAS 18001:2007 ، ISO 9001 و 2015:ISO 14001 از شرکت TÜVNORD آلمان، اطمینان خاطر بیشتری برای مشتریان خود فراهم کرده است شرکت میراب با داشتن گواهینامه های معتبر بین المللی احراز شده مشتریان برون مرزی علاوه بر تامین نیاز داخل کشور، توانسته با تغییر جهت صادرات بجای واردات سهم قابل توجهی از محصولات خود را به کشورهای آسیایی، اروپایی، آفریقایی صادر کرده و سهم صادراتی حدود 20 تا 50 درصد تولید سالیانه خود را محقق نماید.



محصولات مرتبط

نقد و بررسی

شیرفلکه سوزنی

 شیر سوزنی یا گلوب ولو نیز شناخته می‌ شود، نوعی شیر صنعتی است که برای کنترل دقیق جریان سیالات در سیستم‌ های مختلف لوله‌ کشی به کار می‌ رود. این شیر ها به دلیل عملکرد دقیق و قابل اعتماد، در طیف وسیعی از صنایع از جمله تاسیسات، پتروشیمی، نیروگاه‌ ها، و صنایع غذایی و دارویی مورد استفاده قرار می‌ گیرند.



                    مشخصات فنی و ابعاد انواع شیر سوزنی

ردیف نام شیر طول (cm) عرض (cm) وزن (kg)
1 شیر سوزنی سایز 2 اینچ GLB16-2 23 38/8 15
2 شیر سوزنی سایز 3 اینچ GLB16-3 31 48 28
3 شیر سوزنی چدنی سایز 4 اینچ GLB16-4 35 56/5 42
4 شیر سوزنی چدنی سایز 5 اینچ  GLB16-5 40 61 56
5 شیر سوزنی چدنی سایز 6 اینچ  GLB16 48 62 74
6 شیر سوزنی چدنی سایز 8 اینچ  GLB16-8 60 75 115
7 شیر سوزنی چدنی سایز 10 اینچ GLB16-10 73 90/6 165
8 شیر سوزنی چدنی سایز 11/2 اینچ GLB16-11/2 20 34/8 10
9 شیر سوزنی چدنی سایز 11/4 اینچ  GLB16-11/4 18 31/5 9
10 شیر سوزنی چدنی سایز 21/2 اینچ  GLB16-21/2 29 43/3 23



کاربرد های رایج شیر سوزنی



  • کنترل جریان سیالات در سیستم‌ های تاسیساتی: شیرهای سوپاپی برای تنظیم جریان آب، بخار و هوا در سیستم‌ های گرمایش و سرمایش، تهویه مطبوع و لوله کشی ساختمان‌ ها به کار می‌ روند.
  • تنظیم دبی سیال در صنایع پتروشیمی و نیروگاه‌ ها: از شیرهای سوپاپی برای کنترل دقیق جریان سیالات در خطوط انتقال نفت و گاز، پالایشگاه‌ ها و نیروگاه‌ ها استفاده می‌ شود.
  • کنترل جریان مواد شیمیایی و دارویی: شیرهای سوپاپی از جنس‌ های مقاوم به خوردگی مانند استیل ضد زنگ، برای کنترل جریان مواد شیمیایی و دارویی در صنایع مربوطه به کار می‌ روند.

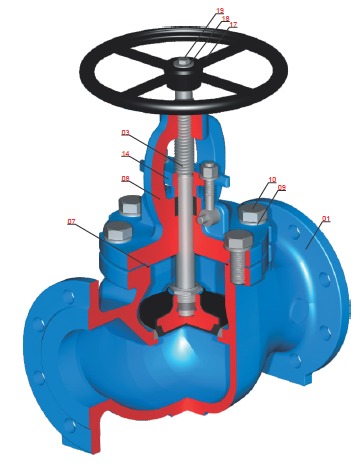

شیر سوزنی دارای ویژگی های زیر می باشد:

  • جنس بدنه از آلیاژ GGG40 می باشد.
  • جنس کلاهک آن نیز از آلیاژ GGG40 می باشد.
  • فشار کاری 16 بار (PN16).
  • جنس فلکه از Stamped Steel / GG25 می باشد.
  • جنس Stem آن از AISI 420 می باشد.
  •  جنس دیسک آن از AISI 304 می باشد.
  • جنس Packing (پکینگ) آن از Graphite ( گرافیت) می باشد.
  • جنس واشر ( Gasket) آن از آرامید فایبر (Aramid Fiber) می باشد.
  • جنس Packing Gland (پکینگ گلند) از جنس GGG40 می باشد.



استاندارد هایی که این محصول از آن بر خوردار می باشد عبارتند از:

  1. طراحی: EN13789.
  2. وجه تا وجه:EN558 (سری 1).
  3. ماشـین کاری و سـوراخ کاری فلنج ھا: EN1092-2.
  4. تست و بازرسی: EN12266-1.
  5.

نکات مهم در انتخاب شیر سوزنی چدنی

  • نوع سیال: جنس بدنه و قطعات داخلی شیر باید با نوع سیال عبوری سازگار باشد.
  • حداکثر فشار و دمای کاری: شیر سوزنی باید برای تحمل حداکثر فشار و دمای سیال در سیستم مورد نظر طراحی شده باشد.
  • سایز و نوع اتصال: شیر سوزنی باید با سایز لوله و نوع اتصال مورد استفاده در سیستم مطابقت داشته باشد.
  • میزان دقت مورد نیاز: در صورت نیاز به تنظیم دقیق جریان سیال، باید از این شیر با دقت بالا استفاده شود.
