برند : میراب
دستهبندی : شیرآلات چدنی

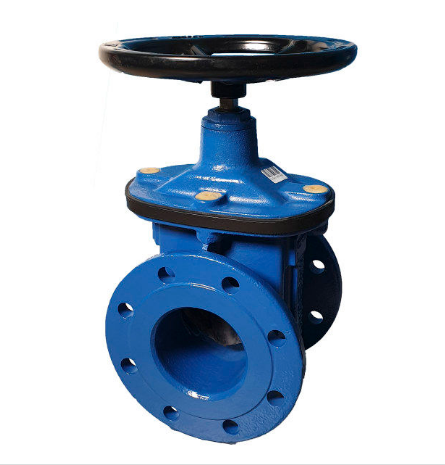

شیرفلکه کشویی 10 اینچ PN16 زبانه لاستیکی میراب
GATE VALVE 10" PN16 GGG40
برچسب‌ها:
جنس بدنه : چدن داکتیل GGG40
DN : 250
سایز : 10 اینچ
جنس دیسک : چدن با روکش لاستیک EPDM
+ موارد بیشترشیر فلکه کشویی زبانه لاستیکی F4 میراب
یک شیر قطع و وصل جریان از نوع کشویی است که از آن برای کنترل عبور و مرور سیالات در خطوط لوله استفاده می شود. این شیر با بدنه چدنی و زبانه لاستیکی EPDM به همراه آب بندی کامل، برای طیف وسیعی از کاربرد ها در صنعت، کشاورزی و تاسیسات ساختمانی مناسب است.
ابعاد و مشخصات انواع شیر فلکه زبانه لاستیکی F4
| نام محصول | طول (cm) | عرض (cm) | وزن (kg) | سایز (inch) |
| شیر فلکه کشویی زبانه لاستیکی F4 میراب سایز 2 | 15 | 32 | 14 | 2 |
| شیر فلکه زبانه لاستیکی F4 میراب سایز 21/2 | 17 | 37.5 | 15 | 2.1/2 |
| شیر فلکه کشویی زبانه لاستیکی F4 میراب سایز 3 | 18 | 41.5 | 19 | 3 |
| شیر فلکه چدنی زبانه لاستیکی F4 میراب سایز 4 | 19 | 46.5 | 24 | 4 |
| شیر فلکه زبانه لاستیکی F4 میراب سایز 5 | 20 | 54.5 | 32 | 5 |
| شیر فلکه چدنی زبانه لاستیکی F4 میراب سایز 6 | 21 | 61 | 42 | 6 |
| شیر فلکه کشویی زبانه لاستیکی F4 میراب سایز 8 | 23 | 73 | 60 | 8 |
| شیر فلکه چدنی زبانه لاستیکی F4 میراب سایز 10 | 25 | 85.3 | 86 | 10 |
| شیر فلکه چدنی زبانه لاستیکی F4 میراب سایز 12 | 27 | 95.6 | 122 | 12 |
ویژگی های شیر فلکه چدنی زبانه لاستیکی
- جنس بدنه: آلیاژ GG25/GGG40
- جنس کلاهک: آلیاژ GG25/GGG40
- جنس دسته شیر: آلیاژ Stamped Steel / GGG40
- جنس زبانه: GGG40 Coated with EPDM / NBR
- جنس Stem: فولاد ضد زنگ AISI 420
- نوع پوشش بدنه: اپوکسی
- دمای کاری ١١٠ درجه
- فشار کاری ١٦ بار (PN16)
کاربرد های شیر فلکه چدنی زبانه لاستیکی F4
- صنایع آب و فاضلاب
- تاسیسات حرارتی و برودتی
- سیستم تهویه مطبوع
استاندارد های شیر فلکه چدنی با زبانه لاستیکی
1.طراحی: EN 1171.
2.وجه تا وجه: EN558 (F4 ,F5).
3.ماشین کاری و سوراخ کاری فلنج ھا: EN1092-2.
4.تست و بازرسی: EN12266-1.
