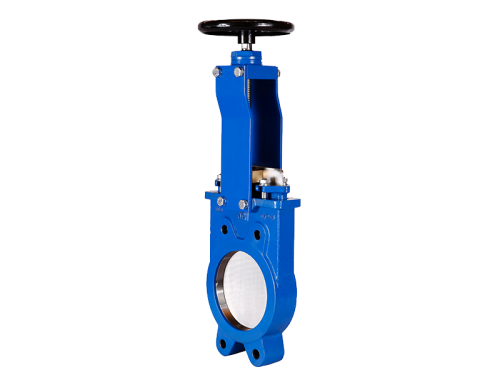

شیر کشویی چاقویی میراب

شیر کشویی چاقویی میراب یکی از پرکاربرد ترین شیرآلات صنعتی است که در صنایع مختلف از جمله نیروگاه‌ های حرارتی، کارخانجات تولید مواد شیمیایی، صنعت کاغذ و خمیر کاغذ، صنایع غذایی و آشامیدنی، و خطوط انتقال سیالات چسبناک با ویسکوزیته بالا مورد استفاده قرار می‌ گیرد. این شیر دارای مزایای متعددی از جمله عملکرد دقیق، آب بندی مناسب، مقاومت در برابر خوردگی و سایش، و سهولت در نصب و نگهداری است.

این شیر از یک تیغه چاقو مانند تشکیل شده است که در داخل بدنه شیر قرار دارد و با چرخاندن فلکه شیر، تیغه شیر به سمت بالا یا پایین حرکت می‌ کند. در حالت باز، تیغه شیر از دهانه خروجی فاصله می‌ گیرد و سیال می‌ تواند به راحتی از شیر عبور کند. در حالت بسته، تیغه دهانه خروجی شیر را مسدود می‌ کند و از جریان سیال جلوگیری می‌ کند.

مشخصات فنی شیر کشویی چاقویی میراب

جنس بدنه: چدن داکتیل
جنس دسته: چدن داکتیل
جنس تیغه: استیل (AISI 304) 1.4301
جنس استم: استیل 420 (AISI 420)
فشار کاری: 10 بار
دمای کاری: حداکثر تا 70 درجه
لاستیک آب بندي بدنه: EPDM
استاندارد فاصله فلنج تا فلنج شیر: DIN EN 558-1 Series 20 (DIN 3202-K1)
استاندارد ابعاد و سوراخکاری فلنج:(DIN 2501) DIN EN 1092-2
تست استحکام بدنه: استاندارد DIN EN 12266-1
سیال های قابل استفاده: آب/فاضلاب

ویژگی های شیر دروازه ای چاقویی میراب

پوشش رنگ پودري اپوکسی با پاشش به روش الکترو استاتیک که ضخامت آن حداقل 250 میکرون بوده
دارای سیستم آب بندی یکطرفه
قابل نصب بین دو فلنج لوله (ویفری) یا به فلنج انتهای خط (لاگ)
تحمل هر گونه انبساط حرارتی
کمترین تماس قطعات درحال حرکت
قابلیت نصب عملگر های دستی، پنوماتیک و هیدرولیک

انواع شیر کشویی چاقویی میراب

نام محصول	طول (cm)	عرض (cm)	وزن (kg)	سایز (اینچ)	حداکثر فشار کاری
شیر چاقویی PN6 سایز 16 اینچ میراب مدل GKL6-16	10.2	130.2	108	16	6
شیر کشویی چاقویی PN6 سایز 14 اینچ میراب مدل GKL6-16	7.8	115	96	14	6
شیر چاقویی PN6 سایز 12 اینچ میراب مدل GKL6-16	7.8	101.5	58	12	6
شیر چاقویی PN6 سایز 10 اینچ میراب مدل GKL6-16	6.8	92	44	10	10
شیر چاقویی PN6 سایز 8 اینچ میراب مدل GKL6-16	6	74.6	35	8	10
شیر چاقویی PN6 سایز 6 اینچ میراب مدل GKL6-16	5.6	62	17	6	10
شیر چاقویی PN6 سایز 5 اینچ میراب مدل GKL6-16	5.6	57.2	15	5	10
شیر چاقویی PN6 سایز 4 اینچ میراب مدل GKL6-16	5.2	53.2	12	4	10
شیر چاقویی PN6 سایز 3 اینچ میراب مدل GKL6-16	4.6	48.6	10.5	3	10
شیر چاقویی PN6 سایز 2.1/2 اینچ میراب مدل GKL6-16	4.6	40.2	8.5	2.1/2	10
شیر چاقویی PN6 سایز 2 اینچ میراب مدل GKL6-16	4.3	37.1	7.5	2	10

کاربرد شیرآلات چاقویی میراب

1.نیروگاه های حرارتی

2.کارخانجات تولید کننده مواد شیمیایی

3.در خطوط مایعات چسبناک با ویسکوزیته بالا: فاضلاب، لجن های شیمیایی، سیالات چسبنده، شیره قند

4.در صنایع خمیر سازی مانند خمیر کاغذ

5.جهت جا به جایی مواد پودری

6.مواد غذایی و آشامیدنی

7.کشاورزی
