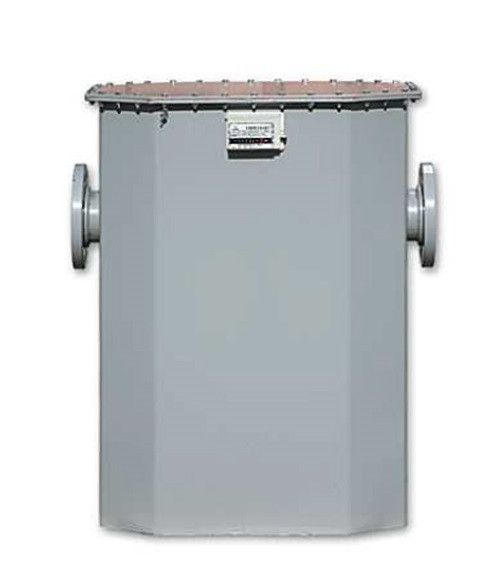

کنتور گاز دیافراگمی گازسوزان مدل G160

کنتور گاز دیافراگمی گازسوزان مدل G4

کنتور گاز دیافراگمی گازسوزان مدل G4 جهت اندازه گیری جهت اندازه گیری حجم گاز استفاده می شود. این مدل از کنتور ها از دو محفظه دهلیز که هر کدام با یک پرده قابل انعطاف پذیر (دیافراگم) به دو بخش تقسیم شده ، تشکیل شده است.

جابه جایی دیافراگم ها با پر و خالی شدن محفظه ها از گاز به صورت متناوب امکان پذیر است. جابه جایی دیافراگم ها از طریق اهرم بندی های مناسب باعث به گردش در آوردن میل لنگ می گردد. گردش میل لنگ که متناسب با با حجم گاز عبوری از محفظه می باشد از طریق سیستم انتقال مغناطیسی و یا چرخ دنده ای به شماره انداز کنتور منتقل می گردد.

گازسوزان یکی از بزرگترین تولید کننده های کنتور گاز و رگلاتور گاز خانگی در ایران می باشد.

مشخصات فنی

• حداکثر دبی عبوری: 6 متر مکعب در ساعت
• حداقل دبی عبوری: 0.04 متر مکعب در ساعت
• ریتینگ G4 :G
• حجم دوره : 1.2 دسی متر مکعب
• حداکثر فشار کاری: 0.5 بار
• تعداد شمارنده: 5 رقم و 3 اعشار
• مقیاس تقسیمات: 0.2 دسی متر مکعب
• دمای محیطی: 29- درجه سانتیگراد تا 60 درجه سانتیگراد
• دقت: تا 2%/3%
• فشار ورودی نرمال: 18 میلی بار
• سایز ورودی/ خروجی: 1/4 1 اینچ
• نوع اتصال: دنده ای
• محل اتصال: بالا
• استاندارد دنده اتصال:  Iso 228/1
• سیال اندازه گیری: هوا/ گازطبیعی/ گاز غیر خورنده و …
• محفظه: استیل
• حداکثر اتلاف فشار :2 میلی بار
