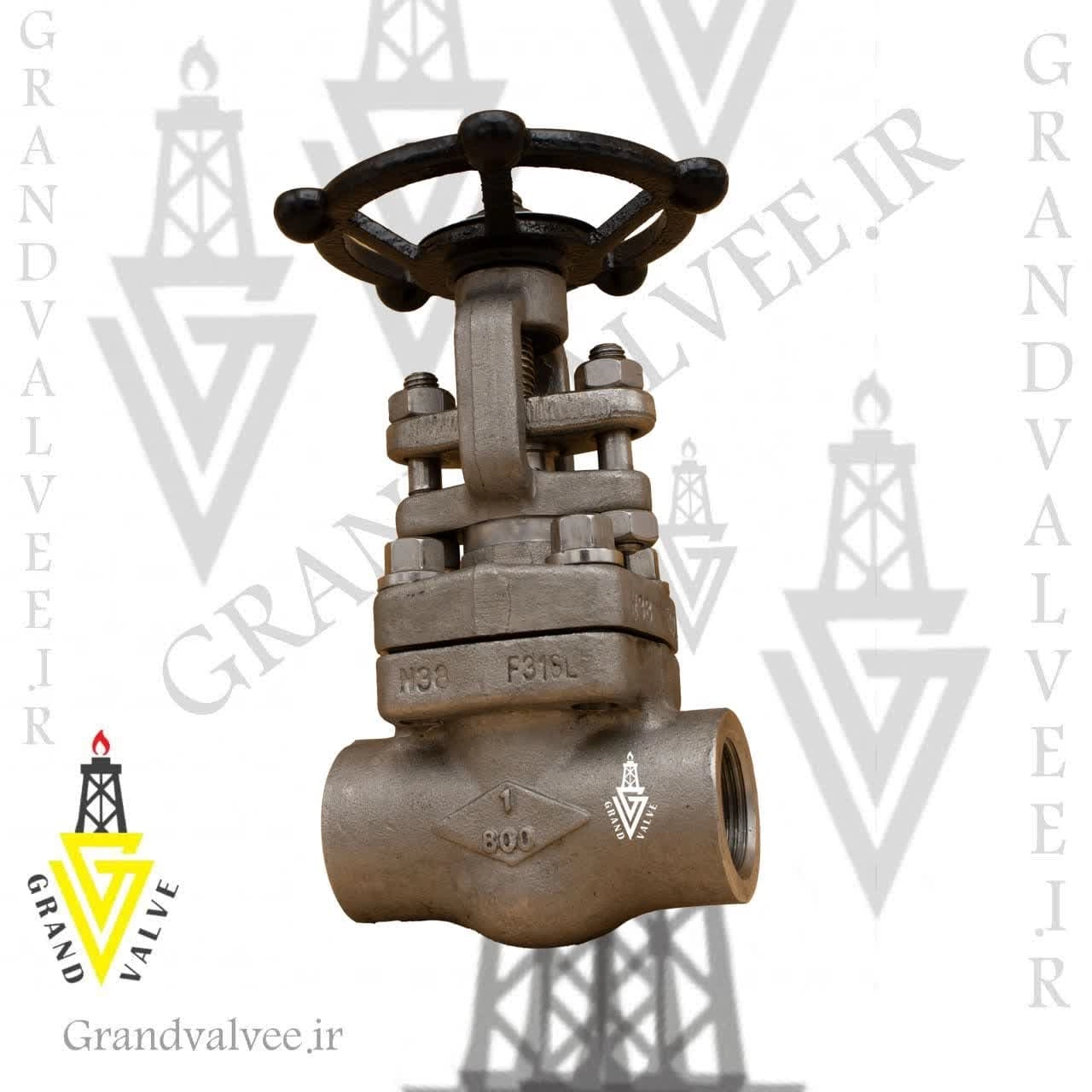

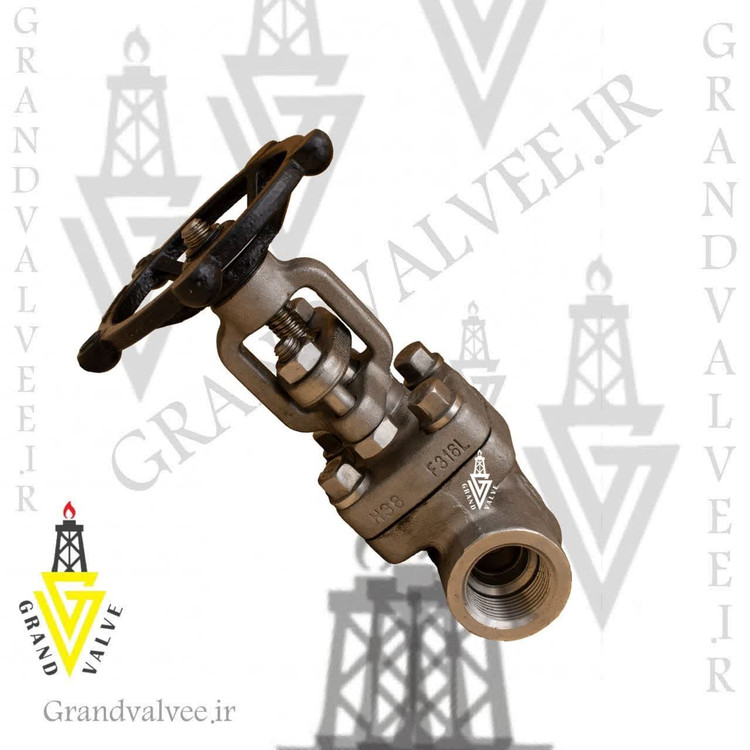

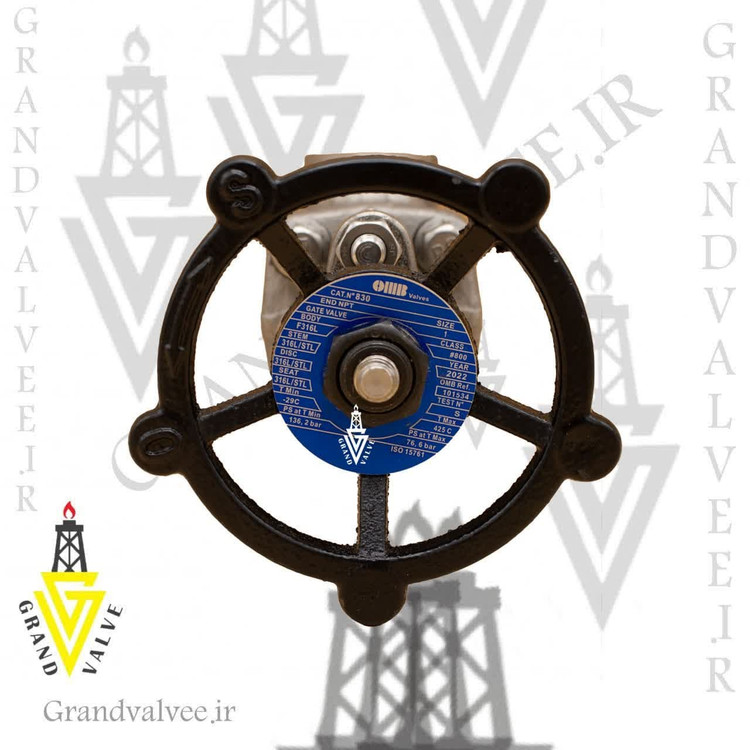

شیرفلکه کشویی "1/4 1 کلاس 800 استنلس استیل رزوه ای

GATE VALVE 1 1/4" #800 STAINLESS STEEL NPT
برند:OMB
10,395,000
مشخصات

سایز

1/4 1 اینچ

جنس بدنه

استیل ضد زنگ

DN

32

کشور سازنده

چین

نوع اتصال بدنه

رزوه ای / NPT

کلاس

800

توضیحات

شیر فلکه استیل کلاس 800 چیست؟

شیر فلکه برای کنترل، قطع و وصل جریان سیالات مورد استفاده قرار می‌گیرد. این نوع شیر فلکه در صنایع مختلف از جمله پتروشیمی، صنایع نفت و گاز و مواد شیمیایی به کار برده می‌شود و از آن به عنوان یک ابزار برای کنترل فشار و میزان سیال عبوری از مسیر لوله‌ها و تجهیزات استفاده می‌گردد. شیر فلکه استیل به صورتی طراحی شده است که در برابر فشار و دمای بالا مقاومت لازم را داشته باشد.

از مهمترین وظایف شیر فلکه استیل عبارت است از:

  • قطع و وصل کردن جریان سیال به طور کامل
  • جلوگیری از نشت سیالات در زمان عبور از مسیر لوله کشی
  • تنظیم حجم و فشار سیال عبوری
  • کنترل مقدار و زمان عبور سیالات
  • حفظ ایمنی تجهیزات و دستگاه‌های مورد استفاده در صنایع

این شیرها از استیل ساخته شده‌اند و نسبت به خوردگی و زنگ زدگی مقاوم هستند، به همین دلیل از این نوع شیر در صنایع مختلف برای انتقال انواع مواد شیمیایی و صنعتی استفاده می‌شود.

                          گیت ولو (شیر دروازه ای) چیست؟ | شیر کشویی | قیمت

از مهمترین ویژگی‌های شیر فلکه استیل کلاس 800 می‌توان به موارد زیر اشاره کرد:

  • مقاومت بالا در برابر خوردگی
  • قدرت مکانیکی بالا
  • قابلیت کنترل دقیق و سریع جریان سیالات
  • سازگار با شرایط سخت از جمله فشار و دمای بالا
  • عمر مفید بالا

استاندارد هایی که برای خرید گیت ولو GATE VALVE باید بدانیم

API 600

استاندارد اصلی طراحی وساخت gate ولو های فلنجی و دوسر جوش به شکل ریخته گری میباشد

و پیوستی از ان به شیرهای پرداخته که در حال حاضر در استاندارد MSS-SP144 گنجانده شده است

استاندارد 1034 ISO معادل استاندارد API 600میباشد

API 603

استاندارد طراحی و ساخت GATE ولوهایی با بدنه ریخته گری استنلس استیل جهت استفاده در محیط هایی با فرسایش و خوردگی میباشد و اتصال انها به شکل فلنجی و در کلاس های 150 -300- و 600-800 میباشد ضخامت بدنه شیرهای این استاندارد کمتر از API 600 ونزدیک به استاندارد ASME B 16.34 میباشد

ASME B16.34

بزرگترین استاندارد ASME در حوزه شیرالات صنعتی میباشد نکته مهم این استاندارد ارائه جدول نرخ دما – فشار در کلاس های مختلف میباشد – و دارای فرایندهای ازمایشات غیر مخرب برای ارتقا کارایی شیر در سرویس خاص میباشد دراین استاندارد چند گروه متریالی تعریف شده است . اتصالات شیرالات این استنادارد ها به شکل دنده ای – دوسر جوش – ساکت – فلنجی بوده و ضخامت دیواره در این استاندارد در کلاس های 150-300 -600- از استانداردهای API600-API 602 کمتر است

API 60

مشخصات پایه CHEK- GATE-BALL PLUG هست که در خطوط اصلی سرویس های انتقال نصب میشود این استاندارد ها الزامات تست سختگیرانه ای دارد و معمولا کارشناسان صنایع پالایش و پتروشیمی جهت سختگیری تز الزامات تست ان برای خطوط بالادست استفاده میشود

API 602

در این استاندارد الزامات طراحی و ساخت GATE ولو های فورج شده به شکل فلنجی – رزوه ای – جوشی میباشد

که تا سایز 4 اینچ قابلیت تولید دارند همچنین الزامات GATE ولو با ابندی BELLOW SEAL در این استاندارد گنجانده شده است در حال حاضر در استاندارد MSS-SP 117 میباشد در این استاندارد ضخامت دیواره بیشتر الزامات ASME B16.34 میباشد

BS 5352

دراین استاندارد الزامات ساخت شیرالات ریخته گری و فورج شامل انواع GLOB-GATE-CHECK ولوهایی تدوین گشته که مخصوص صنایع نفت و گاز و پتروشیمی بوده و تا سایز 2 اینچ در کلاس های 150 -300 600 800 1500 تولید میشود

وجود رابطه متناسب بین حرکت دسته و حرکت دیسک باعث میگردد ازین شیر ها

جهت تنظیم جریان استفاده نمود .

هم چنین با توجه به انیکه فاصله حرکتی بین وضعیت باز وبسته شیر کم

میباشد میتوان از این شیر ها برای قطع و

وصل جریان نیز استفاده نمود

نحوه اتصال

رزوه ای asme b1.20.1 npt

ساکتی asmeb16.11

دو سر جوش asme b16.25

فلنجی asme b16.5

استاندارد ها

Full port—asme b16.34 bs5352

Standard port port

api602 iso 15761



خرید ، نقد و بررسی شیر کشویی (گیت ولو) - قیمت به روز و فوری با پترو ایلیا - پترو ایلیا

نقد و بررسی

کاربرد شیر فلکه استیل کلاس 800 در صنعت

شیر فلکه استیل یکی از تجهیزات کاربردی و مهم در صنعت محسوب می‌شود که برای کنترل جریان انواع سیالات استفاده می‌شود. از این نوع شیر برای انتقال سیالات مختلف مانند نفت و گاز، آب، انواع گازها و بخار و … استفاده می‌شود و می‌توان فشار و شدت جریان عبوری را تنظیم نموده یا جریان را به طور کامل قطع یا وصل کرد.

این نوع شیر به دلیل مقاومت بالا در برابر خوردگی و فرسایش در محیط‌های گوناگون قابل استفاده است و عملکرد مطلوبی دارد. در شرایط محیطی دشوار و حساس معمولا از این نوع شیر استفاده می‌شود.

در زمان انتخاب شیر فلکه بایستی به چند نکته مهم دقت داشته باشید:

  • نقشه لوله کشی و مسیر اتصالات لوله‌ها و تجهیزات
  • نوع سیالی که در لوله‌ها جریان دارد
  • نوع کاری که از شیر فلکه انتظار دارید
  • حجم و فشار سیال عبوری از لوله‌ها
  • درجه حرارت سیال
  • مواد سازنده سیال
  • محل و موقعیت قرار گیری شیر

مشخصات شیر کشویی دنده ای استنلس استیل:

شیر کشویی نوعی شیر مسدود کننده سیال است که جریان عبوری را به طور کامل بسته یا باز نگه می دارد و افت فشار کمی نسبت به سایر شیرها دارد.

شیر کشویی استنلس استیل معمولا در دو نوع 304 (مناسب سیال اسیدی)و نوع 316 (مناسب سیال دارای کلرید و یا آب دریا) ساخته  و عرضه می گردد.

افزون بر این، شیر فلکه کشویی استنلس استیل 304L  و 316L  نیز در صنایع متفاوت کاربرد دارند، این نوع استیل برای پیشگیری از خوردگی بین دانه ای مناسب است.

کلاس کاری این نوع شیر شامل 1500, 900, 800 600, 300 ,150 می باشد.



مشخصات فنی
شیر کشویی دنده ای استنلس استیل 304 کلاس 800
سایز DN 15 – 50
فشار کاری CL 800
متریال F 304
استاندارد طراحی شیر ASME B16.34
استاندارد طراحی نوع اتصال  ASME B1.20.1
نوع اتصال  جوشی / SW
موارد استفاده گستره کاربردی شیر برای تولید لبنیات، مراکز صنایع شیمیایی، اسید ها تا دمای 180 درجه سانتی گراد .

اجزای سازنده گیت ولو استنلس استیل ساكت ولد كلاس ۸۰۰

  • سر فلکه:  باز و بسته کردن گیت ولو ها از طریق سرفلکه صورت می گیرد. معمولا بر روی گیت ولو ها از اکت های  بادی و برقی استفاده نمی شود.
  •  بدنه:  بدنه به سایر تجهیزات گیت متصل است و این نوع اتصال می‌تواند به کمک فلنج، دنده و یا جوش صورت بگیرد. بدنه  قسمتی از شیر کشویی یا همان گیت است.
  • بونت:  معمولا بونت از طریق پیچ به بدنه وصل می شود و بخش های  متحرک شیر درون بونت قرار می‌گیرد.
  • تریم: به مجموعه استم،  دیسک و سیت رینگ  هایی که درون یک شیر کشویی قرار دارند، تریم  گفته می‌ شود.
  • محور ولو:  وظیفه استم در یک گیت یا شیر کشویی،  جابه جایی دیسک درون شیر است. محور ولو عامل حرکت آن به سمت بالا و پایین است.
