دستهبندی: شیرآلات چدنی
جنس بدنه:چدن داکتیل GGG40
DN:50
سایز:2 اینچ
نوع عملکرد:گیربکس

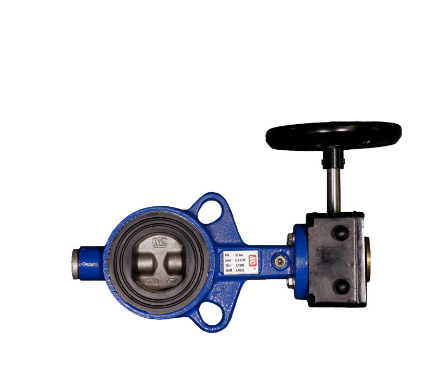

شیر پروانه ای گیربکسی 5 اینچ PN10 دیسک استیل میراب
WAFER BUTTERFLY VALVE GEARBOX 5" PN10 GGG40 MIRAB
برند:میراب
مشخصات
جنس بدنه
چدن داکتیل GGG40
DN
50
سایز
2 اینچ
نوع عملکرد
گیربکس
جنس دیسک
استیل 304
جنس لاستیک
EPDM
حداکثر دمای کاری
110 درجه سانتی گراد
فشار کاری
16بار
توضیحات
شیر پروانه ای گیربکسی میراب برای نصب بین فلنج هایی مناسب است كه سوراخكاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1 بوده و فشارکاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می كند.
شیر پروانه ای ویفری گیربکسی میراب دقیقا مشابه نوع اهرمی بوده و تنها تفاوت آن ها در نوع عملگر شیر است.
امروزه میراب با داشتن نزدیک به چهار دهه سابقه حضور در صنعت شیرسازی و دریافت گواهینامه های بین المللی از جمله گواهی کیفیت محصول از شرکت لویدز رجیستر انگلیس وDVGW آلمان (در حال تمدید) و همچنین گواهی نامه های IMS شامل 2015:OHSAS 18001:2007 ، ISO 9001 و 2015:ISO 14001 از شرکت TÜVNORD آلمان، اطمینان خاطر بیشتری برای مشتریان خود فراهم کرده است شرکت میراب با داشتن گواهینامه های معتبر بین المللی احراز شده مشتریان برون مرزی علاوه بر تامین نیاز داخل کشور، توانسته با تغییر جهت صادرات بجای واردات سهم قابل توجهی از محصولات خود را به کشورهای آسیایی، اروپایی، آفریقایی صادر کرده و سهم صادراتی حدود 20 تا 50 درصد تولید سالیانه خود را محقق نماید.
محصولات مرتبط
نقد و بررسی
شیر پروانه ای ویفری گیربکسی PN16 میراب یکی از محصولات پر کاربرد از خانواده شیرآلات صنعتی است که برای کنترل جریان سیالات در خطوط لوله استفاده می شود. این شیر دارای بدنه ای از جنس چدن نشکن و دیسکی از جنس استیل ضد زنگ است که آن را در برابر خوردگی و ساییدگی مقاوم می کند. شیر پروانه ای ویفری میراب با فشار کاری PN16 و دمای کاری حداکثر 120 درجه سانتیگراد برای کاربردهای مختلف در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و … مناسب است.
انواع شیر پروانه ای ویفری میراب PN16
| نام محصول | دمای کاری | طول (cm) | عرض (cm) | وزن (kg) | سایز (inch) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 16 اینچ میراب مدل BCW16(GB)-16 | 70 | 10.2 | 93.8 | 84 | 16 ( 400 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 14 اینچ میراب مدل BCW16(GB)-14 | 70 | 7.8 | 76.5 | 52.2 | 14 ( 350 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 12 اینچ میراب مدل BCW16(GB)-12 | 70 | 7.8 | 70.2 | 33 | 12 ( 300 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 10 اینچ میراب مدل BCW16(GB)-10 | 70 | 6.8 | 64.9 | 29 | 10 (250 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 8 اینچ میراب مدل BCW16(GB)-8 | 110 | 6 | 54.2 | 13.2 | 8 ( 200 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 6 اینچ میراب مدل BCW16(GB)-6 | 110 | 5.6 | 49.3 | 10.5 | 6 ( 150 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 5 اینچ میراب مدل BCW16(GB)-5 | 110 | 5.6 | 38.4 | 7.5 | 5 ( 125 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 4 اینچ میراب مدل BCW16(GB)-4 | 110 | 5.2 | 35.6 | 5.9 | 4 ( 100 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 3 اینچ میراب مدل BCW16(GB)-3 | 110 | 4.6 | 33.9 | 5.1 | 3 ( 80 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 2.1/2 اینچ میراب مدل BCW16(GB)-2.1/2 | 110 | 4.6 | 30.4 | 4 | 21/2 ( 65 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 2 اینچ میراب مدل BCW16(GB)-2 | 110 | 4.3 | 28.4 | 3.4 | 2 ( 50 mm) |
| شیر پروانه ویفری PN16 (گیربکسی) سایز 1 اینچ میراب مدل BCW16(GB)-1 | 110 | 3.3 | 24 | 2.4 | 1 ( 25 mm) |
مشخصات فنی شیر پروانه ای ویفری گیربکس دار PN16 میراب
- بدنه: چدن داکتیل
- دیسک: استیل ضدزنگ یا برنج
- سایز: 1 تا 16 اینچ
- حداکثر دمای کاری: 70-110 درجه سانتی گراد
- حداکثر فشار کاری: 16 بار
- دیسک: استیل Stainless Steel ASTM A351 Gr.CF8 (1.4308)
- شفت: استیل 420
- لاستیک آب بندی بدنه: EPDM/NBR
- پوشش رنگ پودري اپوکسی: پاشش به روش الکترو استاتیک با ضخامت حداقل 250 میکرون
- تست استحکام بدنه: استاندارد DIN EN 12266-1
- استاندارد فاصله فلنج تا فلنج شیر: DIN EN 558-1 Series20(DIN 3202-P3-K1)
- استاندارد ابعاد و سوراخکاری فلنج: (DIN 2501) DIN EN 1092-2
- سیال های قابل استفاده: آب/آب دریا/فاضلاب/هوا/گاز
کاربرد شیر پروانه ویفری PN16 (گیربکسی) برند میراب
1.فاضلاب و پساب
2.صنایع
3.نیروگاهی
4.نفت، گاز، پتروشیمی
5.کشاورزی
6.انتقال آب شهری
7.تاسیسات ساختمانی و بیمارستانی
مزایا شیر گیربکسی PN16 میراب
- مقاومت بالا در برابر خوردگی و سایش
- قابلیت استفاده در دماها و فشار های بالا
- عملکرد روان و بدون اصطکاک
- سهولت در نصب و نگهداری
