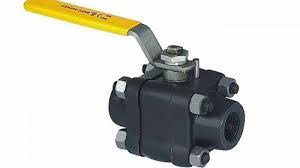

شیرگازی "1 اینچ کلاس 1500 فولاد فورج جوشی

معرفی اجزاء بال ولو کلاس 1500

• بدنه شیر توپی کلاس 1500

بدنه شیر گازی کلاس 1500 به دو روش فورج گرم و سرد تولید می شود. انتخاب روش مناسب بستگی به سایز و تیراژ تولید دارد. اگر سایز شیر توپی کلاس 1500 کوچک و تعداد تولیدی کم باشد، برای صرفه جویی در هزینه های تولید از روش فورج سرد استفاده می شود. بدنه شیر توپی کلاس 1500 به دو روش دو تکه و سه تکه مونتاژ می شود. در روش ساخت شیر دو تکه، بخش خروجی شیر با بخش مرکزی به صورت به هم پیوسته تولید می شود و حالت یک تکه دارد. در مرحله بعد بخش ورودی بال و سیت بر روی بخش اول مونتاژ می شود.





• بال شیر توپی کلاس 1500

بال شیر توپی کلاس 1500 از استیل 304 و استیل 316 و استیل L316 تولید می شود. به دلیل فشار بالا در این کلاس کاری، بال شیر توپی کلاس 1500 باید با دستگاه CNC پنج محور تولید شود و توپی تولید شده، شکل کروی و سطحی پرداخت شده داشته باشد.





• سیت شیر گازی کلاس 1500

سیت شیر توپی کلاس 1500 با توجه به میزان خورندگی و فشار سیال از سیت های تفلون (PTFE)، استیل 304، استیل 316، استیل 316L و استیل F 316 L تولید می شود. این سیت وظیفه آببندی بین بال شیر توپی کلاس 1500 و بدنه را انجام می دهد.





• استم شیر توپی کلاس 1500

استم یا همان محور بال ولو کلاس 1500 از یک سو به توپی و از یک سو به اهرم شیر توپی متصل می باشد و از استیل با گرید های مختلف تولید می شود.





• پکینگ و اورینگ شیر گازی کلاس 1500

پکینگ و اورینگ از جنس تفلون هستند و از گسکت هایی برای تحمل فشار بالا استفاده می شود.



برخی از برندهای تولید کننده بال ولو کلاس 1500

• شیر دسته گازی کلاس 1500 اوریون (Orion)
• شیر دسته گازی کلاس 1500 LVF
• شیر گازی کلاس 1500 Chero
• شیر گازی کلاس 1500 OMB
• شیر گازی کلاس 1500 کیتز (Kitz)





مزایای شیر توپی کلاس 1500

• قابلیت تحمل فشار بالا
• قابلیت استفاده در دمای بالا
• بدنه ی یکپارچه
• استفاده از شیرهای توپی آسان و مقرون به صرفه است.
• شیرهای توپی خدمات ضد نشتی را تضمین می کنند.
• سرعت بالای باز و بست
• تغییرات در اندازه و شکل شیرهای توپی طیف گسترده ای از گزینه ها را فراهم می کند.
• شیرهای توپی نسبت به سایر شیرها به نیروی کمتری برای کار نیاز دارند.





معایب شیر توپی کلاس 1500

• اگر شیر گازی در حالت نیمه باز قرار بگیرد جریان مغشوش به وجود می آید اگر در این حالت در طولانی مدت باعث نشیمنگاه توپی و پی تی اف  درون آن آسیب میبیند و باعث خرابی شیر میشود
• هنگام بسته شدن  شیر مقدار کمی از سیال در محفظه­‌ی داخل سوراخ آن باقی می‌­ماند که می­تواند باعث خوردگی و فرسایش توپی شود و سوراخ شدن و خارج شدن از آبند.
• دوغاب یا سیال هایی که ذرات وجود دارد و سیالات حاوی شن و ماسه  برای عبور از این شیر مناسب نیستند زیرا درون دریچه‌­ی توپی رسوب می­‌کنند و عملکرد شیر دچار اختلال می شود.
