دستهبندی: شیرآلات فولادی
کشور سازنده: چین
عملکرد: سوپاپی
نوع اتصال: جوشی / SW
کلاس: 800
در حال بارگزاری...
سیال خود را با ما به مقصد برسانید
برگشت به بالا
کشور سازنده
چین
عملکرد
سوپاپی
نوع اتصال
جوشی / SW
کلاس
800
فولاد
A105
شیر یکطرفه فولادی بدون هیچ گونه فرمان و بصورت خودکار از برگشت سیال در مسیر خلاف جهت حرکت خود جلوگیری به عمل می آورد.
فشار جریان سیال جاری در خطوط لوله باعث باز شدن دریچه شده و هرگونه حرکت خلاف معمول،باعث بسته شدن دریچه و جلوگیری از بازگشت سیال در خطوط لوله میشود.
شیر یکطرفه فولادی در دو نوع شیر یکطرفه دریچه ای و یکطرفه فنری تولید می شود.
شیر یکطرفه لولایی Swing Check Valve Type شیر یکطرفه فشاری دیسکی Disk Check Valve Typ (دیچه ای)
معرفی انواع شیر یکطرفه فولادی مورد استفاده در پایپینگ خطوط لوله Types of carbon steel check valves
مکانیزم ساختاری دریچه در شیر یکطرفه فولادی در انواع ذیل تقسیم بندی می شوند:
-شیر یکطرفه لولایی Swing Check Valve Type
-شیر یکطرفه فشاری Lift Check Valve Type
-شیر یکطرفه فشاری دیسکی Disk Check Valve Type
-شیر یکطرفه کره ای Sperical Check Valve Type
-شیر یکطرفه کره ای Sperical Check Valve Type شیر یکطرفه فشاری دیسکی Disk Check Valve Type (سوپاپی)

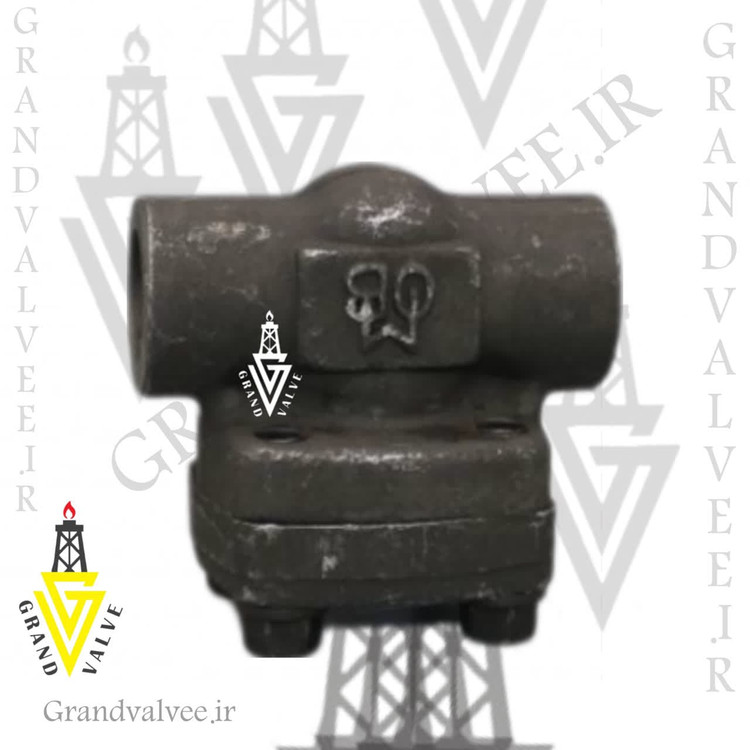

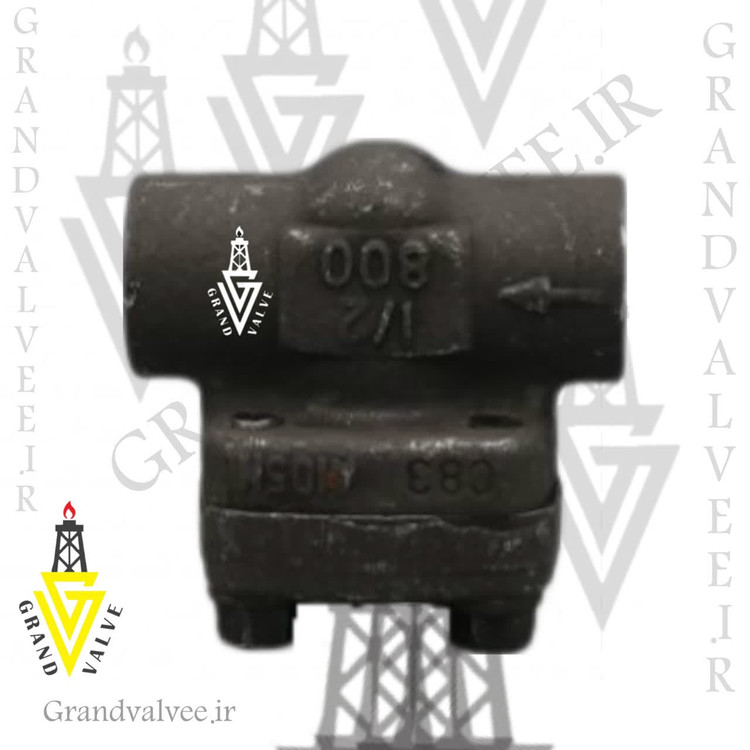

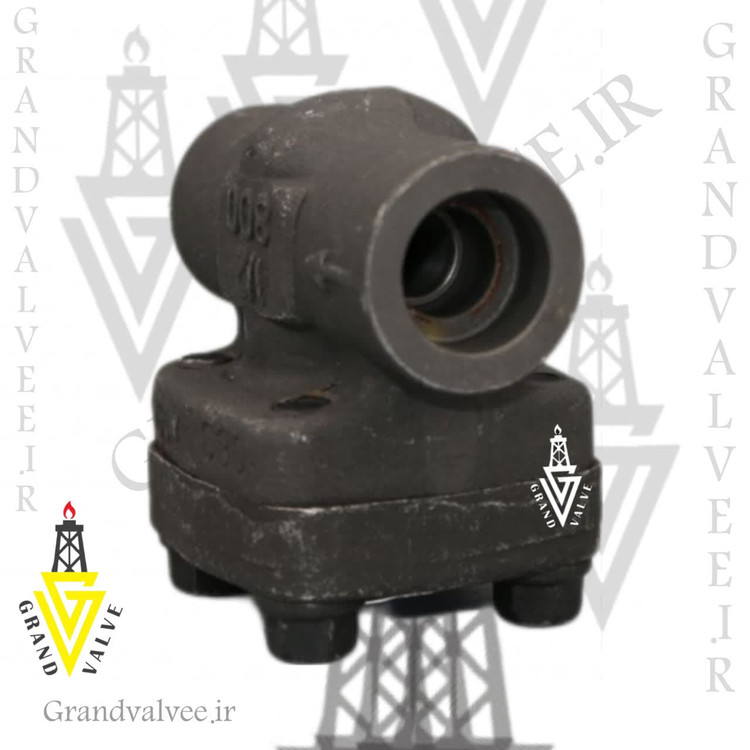

جنس بدنه شیر یکطرفه فولادی کلاس 800 از فولاد فورجی A105،با بونت پیچی و مناسب جهت سیستم های لوله کشی بخار ،روغن و آب داغ می باشد.

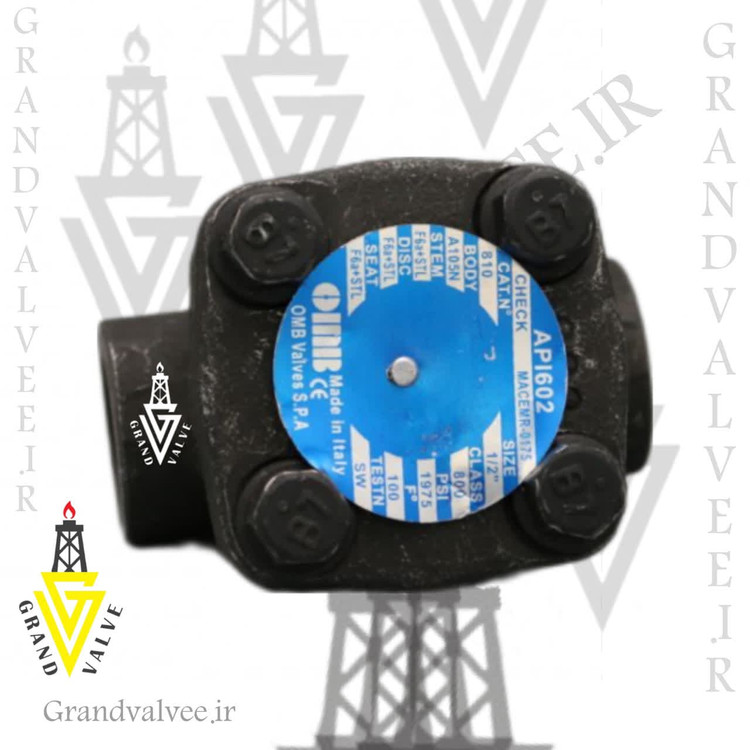

شیر یکطرفه فولادی کلاس 800 طبق استاندارد API 602 و ASME B16.34 تولید و در ساخت آن از متریال آببندی مقاوم به دمای بالا استفاده می شود.
دمای کاری شیر یکطرفه فولادی کلاس 800 از 29- الی 425 درجه سانتیگراد بوده و در فشار بالای 138 بار قابلیت کارکرد دارد.
از معروف ترین شرکت های تولید کننده شیر یکطرفه فولادی کلاس 800 می توان به برندهای کیتز،اوریون و نیپون اشاره نمود.
نصب شیرهای یکطرفه در خطوط جریان اتفاقی که میافتد این است که امکان برقراری جریان تنها در یک جهت خط لوله امکانپذیر خواهد شد. به همین خاطر در موقع نصب باید شیر را به همان جهتی که مورد نظر فرآیند است نصب کرد. نحوه عملکرد چک ولو به اینگونه است که شیر به وسیله یک درپوش لولایی یا توپی مسدود شده است. حرکت سیال در مسیر دو روز با فشار ایجاد شده میتواند این در هوش یا توپ را منحرف کرده و جریان را برقرار کند. حال اگر فشار سیال پشت شیر بیشتر از فشار سیال در حال حرکت باشد باید برگشت جریان اتفاق بیفتد ولی به خاطر استفاده از این نقطه درپوش(یا توپی) به جای خود بازگشت جریان سیال قطع میشود. شیرهای یکطرفه به صورت دستی یا با سیستم های کنترلی قابل تنظیم نیستند. این شیرها به صورت خودکار و با توجه به فشار سیال باز و یا بسته می شوند.
فولاد ASTM A105 متداول ترین گرید فولاد کربنی ست که برای ساخت اجزای لوله کشی مانند فلنج و فیتینگ لوله های قطر کوچک به کار برده می شود. این نوع فولاد کربنی برای کار در سیستم های با دمای محیط و دمای بالا مناسب است.
شیر یک طرفه یا چک ولو (check valve) که نوعی از شیر های کنترلی صنعتی است، برای کنترل سیال به اپراتور نیاز ندارد. در این شیر ها، سیال تنها از یک طرف شیر عبور داده می شود و بازگشت سیال در مسیر مخالف امکان پذیر نیست. معمولا در برخی از سیستم های لوله کشی صنعتی همراه با شیر های کشویی از یک شیر یک طرفه نیز استفاده می شود تا بدون نیاز به اپراتور، امکان کنترل سیال در فشار پایین وجود داشته باشد.
برای باز شدن این نوع از شیرآلات در خطوط پایپینگ (لوله کشی صنعتی) نیاز به یک فشار حداقلی می باشد، که به آن فشار کراکینگ (Cracking) گفته می شود. با وجود این فشار حداقلی، دریچه شیر یک طرفه باز شده و باعث عبور سیال خواهد شد. فشار کراکینگ در انواع شیر ها، با سایز و جنس های مختلف متغیر است. یکی از موارد مهم در انتخاب شیر یک طرفه، بررسی فشار حداقلی (Cracking) است که در طراحی پایپینگ (لوله کشی صنعتی) و انتخاب شیرآلات باید مد نظر گرفته شود. حال اگر این فشار حداقلی کاهش پیدا کند، مجرابند این شیر، که می تواند به طور مثال دیسک باشد، به حالت اولیه خود باز می گردد، بدین صورت اگر در خطوط لوله کشی، فشار یا برگشتی داشته باشیم، هر چه سریعتر فرآیند بسته شدن شیر مانع آن می گردد.
اگر به دنبال آشنایی با طریقه نصب شیر یک طرفه یا چک ولو هستید، توجه داشته باشید که قبل از بکارگیری و قرار دادن شیر در سرویس (خط لوله)، از سالم بودن تمام قطعات کاربردی آن می بایست اطمینان حاصل نمایید.
اقدامات ساده اما در عین حال مهم و حیاتی بدین منظور عبارتند از:
کلاس ها و رده های شیر یکطرفه یا شیر خودکار
آلیاژ های شیر یکطرفه
آلیاژ هایی که این محصولات با آن ها ساخته می شوند عبارتند از:
بدنه این شیر خودکار (Body Check Valve) با توجه به نوع سیال، فشار کاری و دما در انواع شیر یک طرفه فلنجی، دنده ای و جوشی تولید می شود.
فشار آببندی (Seal Pressure)
آب بند فشار مفهمومی برای نوع طراحی داخلی شیر می باشد که در مقایسه با مکانیزم آب بندی بدنه و کلاهک مزایای مشخصی دارد. از فشار سیستم سوپاپ برای ایجاد نیروهای کافی در برابر قطر داخلی بدنه شیر و سطوح درپوش استفاده می کند. فشار آب بند یک آرایش مکانیکی دوگانه می باشد که برای آببندی سیال با فشار بالا استفاده می شود.
