زانو 45 درجه "2 2000 بار فولادی جوشی تایوان

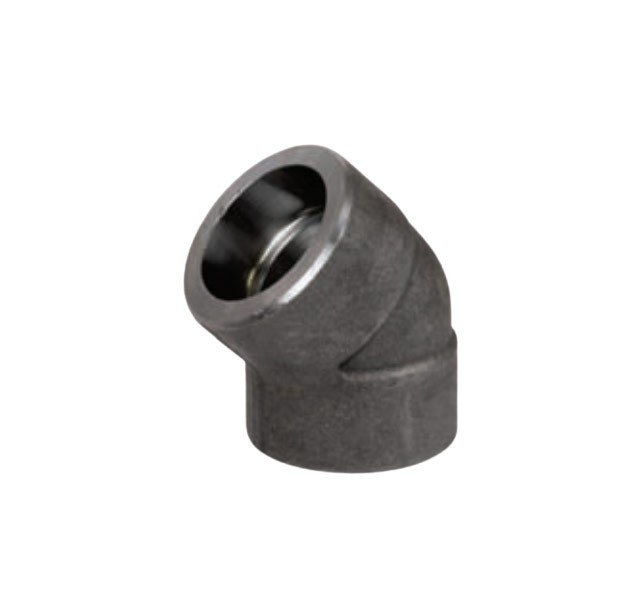

زانو 45 درجه فشار قوی ساکت ولد

زانو 45 درجه ساکت ولد یکی از انواع اتصالات فشار قوی است که برای تغییر مسیر 45 درجه ای خط لوله استفاده می شود.

زانو 45 درجه ساکت ولد در درون خود یک فرورفتگی دارد که لوله در درون آن قرار می گیرد و از بیرون جوشکاری می شوند.

اتصالات فشار قوی ساکت ولد از متریال های فولاد و استیل ساخته می شوند و آب بندی بهتری نسبت به اتصالات دنده ای دارند.

مهمترین متریالی که در تولید اتصالات فلزی فشار قوی مورد استفاده قرار می گیرند، فولاد، کربن و استیل استنلس هستند.

این متریال از نظر میزان خلوص دارای تاییدیه های آلیاژی ASTM A1.5,A 182 ,A 350 از سازمان استاندارد هستند.

از اتصالات فشار قوی ساکت ولد برای انتقال سیالات خورنده یا انتقال مواد رادیواکتیو نباید استفاده کرد، چون احتمال خوردگی یا زنگ زدگی در این نوع اتصالات وجود دارد.

کاربرد زانو 45 درجه فشار قوی ساکت ولد

کاربرد زانو 45 درجه فشار قوی ساکت ولد که از مهمترین ابزارهای اتصال لوله ها محسوب می شود، برای تغییر مسیر سیالات است.

برای تغییر مسیر سیالات بسته به نوع اتصال می توان آن ها را در گروه های ساکت ولد، جوشی و رزوه ای قرار داد.

کاربرد زانو 45 درجه ساکت ولد در صنایع پایپینگ و تاسیسات برای کار با لوله های فلزی با قطر کم  است.

تورفتگی در بدنه و سری این اتصالات وارد لوله شده و اطراف آن با استفاده از آلیاژ های جوشکاری پر می شود، در اصطلاح به آن آب بندی لوله می گویند.

کاربرد زانو 45 درجه ساکت ولد در ﺻﻨﺎﯾﻊ آب، ﻧﻔﺖ، ﮔﺎز، ﺻﻨﺎﯾﻊ ﭘﻼﺳﺘﯿﮏ، ﺻﻨﺎﯾﻊ داروﯾﯽ، ﺻﻨﺎﯾﻊ ﻓﺎﺿﻼب، ﺻﻨﺎﯾﻊ ﻏﺬاﯾﯽ و صنایع پتروشیمی مطرح است.

مزایای زانو 45 درجه فشار قوی ساکت ولد

از مزایای زانو 45 درجه فشار قوی ساکت ولد می توان به قیمت مناسب و کیفیت تضمینی آن اشاره کرد.

زانو 45 درجه فشار قوی ساکت ولد با سایز 1.4 اینچ تا 4 اینچ در تمام رده ها تولید و به بازار عرضه می شود.

این محصول برای تغییر جهت سیال در خطوط و سیستم لوله کشی در کلاس های 6000Lb   و 3000 Lb تولید می شود.

یکی از بزرگ ترین مزایای زانو 45 درجه فشار قوی ساکت ولد عدم نیاز به آماده سازی و پخ زدن لوله برای جوشکاری است.

باید فاصله انبساطی در حدود 1.6 میلی متری بین لوله و قسمت برآمدگی داخل اتصالات ساکت ولد وجود داشته باشد تا پسماندهای جوشکاری کمتر شود.

وجود کپ و فاصله انبساطی باعث می شود تا سیال در هنگام عبور با قسمتی از اتصالات ساکت ولد تماس داشته باشد.

مشخصات زانو 45 درجه فشار قوی ساکت ولد

یکی از مشخصات زانو 45 درجه فشار قوی ساکت ولد این است که زانویی ساکت ولد به لوله و اتصالات جوش داده می شود.

برخلاف اتصالات جوشی، اتصالات ساکت ولد در انتهای خود دارای یک پله یا ناحیه ذوزنقه ای شکل هستند.

قطر داخلی زانویی ساکت ولد با قطر خارجی لوله مطابقت دارد و مقداری بزرگتر است تا لوله به راحتی در آن وارد شود.

لوله وارد زانویی شده و روی پله اتصال قرار می گیرد، سپس توسط جوش، لوله به زانوی ساکت ولد جوش داده می شود.

انواع زانو 45 درجه ساکت ولد را براساس مقاومت های فیزیکی و شیمیایی آن ها در رده های 2000،3000 و 6000 قرار دارند.

فاصله انبساطی 1.6 میلی متری بین لوله و قسمت برآمدگی داخل اتصالات ساکت ولد باعث می شود تا امکان رسوب گیری در این محل افزایش یابد.

این مساله باعث می شود که تمیز کردن این رسوبات بسیار سخت و دشوار شود، بنابراین استفاده از اتصال های ساکت ولد در صنایع غذایی با فشار بالا اجرا نمی شود.

 زانو فشار قوی یا زانویی فشار قوی:

زانو فشار قوی نوعی از اتصالات پایپینگ حساب می شود که برای تولید آن معمولاً از روش ریخته گری کمک گرفته می شود البته ضخامت و جنس این دسته از اتصالات فشار قوی بسته به فشاری که باید تحمل کند و سیال داخل لوله و محیط پیرامون لوله متفاوت است و اکثراً برای تغیر زاویه در مسیر لوله کشی مورد استفاده قرار می گیرد.

زانو فشار قوی نیز خود انواع مختلفی دارد و با توجه به میزان تغییر زاویه مسیر لوله و میزان تحمل فشار دسته بندی می شود.

1. ۴۵ درجه شعاع بلند
2. ۴۵ درجه شعاع کوتاه
3. ۹۰ درجه شعاع بلند
4. ۹۰ درجه شعاع کوتاه

این زانوها از انواع زانو فشار قوی بسته به زاویه تغییر مسیر لوله می باشد و از نظر تحمل فشار کاری به زانو فشار قوی مانیسمان یا زانو فشار قوی بدون درز و زانو  فشار قوی درزدار دسته بندی می شود.
