شیر آلات و اتصالات UPVC- PIMTAS به سه دسته چسبی، یکسردنده و دو سردنده تقسیم می شوند و سایز آنان را 16 تا 315 میلیمتر می باشد.

لوله، اتصالات و شیرآلات UPVC برند PIMTAS : انقلابی نوین در صنعت لوله کشی و تصفیه آب کمپانی PIMTAS پلاستیک از سال 1977 در کشور ترکیه با هدف تولید لوله، اتصالات و شیرآلات پلیمری فعالیت خود را آغاز نموده است. تولیدات این شرکت با دستگاه های تمام رباتیک، مطابق با استانداردهای اروپایی EN1452 و استاندارد کیفیت ISO 9001 می باشد و صادر کننده به بیش از 36 کشور دنیا می باشد.

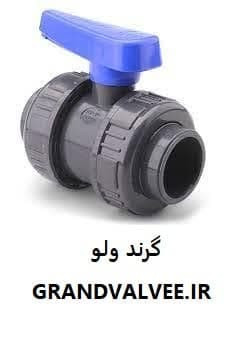

شیر توپی مهره دار چسبی UPVC

شیر توپی مهره دار چسبی UPVC از جمله اتصالات با اهمیت در سیستم لوله کشی استخر و تأسیسات آبی است.

اتصالی است که برای قطع و وصل کردن جریان به کار می رود.

شیر توپی مهره دار چسبی UPVC دارای دو عدد مهره است که می توان با این دو مهره ، بخش میانی شیر را تعمیر کرد نیازی به قراردادن مهره ماسوره به صورت جداگانه در مسیر لوله کشی نیست.

شیر توپی مهره دار چسبی UPVC یا بال ولو، نوعی شیر ربع‌گرد است که برای کنترل جریان سیال به صورت باز یا بسته مورد استفاده قرار می‌گیرد.

قطع و وصل جریان در این شیرها توسط یک توپی حفره‌دار انجام می‌شود که با چرخش دسته‌ی اهرمی شیر به میزان ۹۰ درجه، حول یک محور عمودی می‌چرخد.

وقتی مجرا در راستای جهت جریان قرار بگیرد، جریان آزادانه از شیر عبور می‌کند و وقتی مجرا، عمود بر مسیر جریان قرار بگیرد، شیر، مسدود می‌شود.

از شیر توپی مهره دار چسبی UPVC برای تنظیم جریان سیال استفاده نمی‌شود چراکه اگر دسته‌ی شیر در حالت نیمه‌باز قرار بگیرد، جریان به صورت آشفته از شیر عبور می‌کند. در طولانی مدت، این امر می‌تواند باعث فرسایش نشیمن‌گاه توپی و خارج شدن شیر از حالت آب‌بند شود.

شیرهای توپی مهره‌ دار UPVC، در دو سر خود مجهز به مهره هستند. مهره‌های شیر که فلنج (چسبی یا رزوه‌دار) درون آنها قرار می‌گیرد، روی بدنه‌ی شیر، پیچ می‌شوند. به این ترتیب، دیگر نیازی به استفاده از فلنج UPVC و مهره‌ی جداگانه برای نصب شیر بر روی سیستم لوله‌کشی وجود ندارد.

طراحی شیرهای توپی UPVC به صورت مهره‌ دار همچنین منجر به سهولت و سرعت در امور تعمیر و نگهداری شیر (از جمله اسیدشویی یا تعویض قطعات داخلی) می‌شود.

مواردی نظیر متریال شیر (UPVC)، قطر داخلی و خارجی شیر (به ترتیب، برابر با قطر توپی مجرا و قطر فلنچ)، بیشینه فشار کاری (PN16) و جهت جریان، به صورت اختصاری بر روی بدنه درج شده‌اند که می‌بایست در هنگام انتخاب و نصب شیر، مورد توجه قرار گیرند.

کاربرد شیر توپی مهره دار چسبی UPVC

عمده کاربرد شیر توپی مهره دار چسبی UPVC در تأسیسات و تصفیه خانه های استخر و جکوزی است.

در واقع با اتصال شیر توپی به قبل و بعد از پمپ ها، قبل و بعد از مبدل های حرارتی و قبل و بعد از فیلترهای شنی، می توان مسیر متصل به این دستگاه ها را کنترل کرده و در مواقع مورد نیاز، به راحتی با قطع جریان به وسیله ی شیر توپی UPVC ، دستگاه مورد نظر را از محل اتصال جدا نمود. (برای تعویض و یا تعمیرات)

نا گفته نماند که در برخی موارد نادر از شیر یکضرب چسبی ، برای تنظیم جریان نیز استفاده میشود اما همانطور که گفته شد عمده کاربرد این محصول در قطع و وصل کردن جریان است.

شیر توپی مهره دار یکسر دنده

شیر توپی مهره دار یکسر دنده جزو دسته شیر توپی های پلیمری است.

داخل این شیر یک گوی است که وظیفه قطع و وصل کردن جریان سیال را به عهده دارد.

شیر توپی مهره دار یکسر دنده با چرخش 90 درجه دسته باز و بسته می شود.

این نوع شیرها دوراهه، سه راهه و چند راهه هستند.

شیر توپی یکسر دنده یکی از بهترین و پرکاربردترین شیرآلات UPVC است و در سایزهای مختلفی ساخته می شود و در صنایع زیادی قابل استفاده هستند.

شیرآلات و اتصالات UPVC به علت مقاومت بالا در برابر فشار و مواد شیمیایی، طول عمر بالا و قیمت مناسب، محبوبیت بسیار زیادی دارند.

این شیر دارای کره ای سوراخ دار است و این کره حول یک محور عمودی می چرخد.

در صورتی که جریان در جهت سوراخ باشد، شیر باز و در صورت عمود بودن جریان، شیر بسته می شود.

شیر توپی مهره دار دو سر دنده

شیر توپی مهره دار دو سر دنده UPVC برای قطع و وصل جریان آب در سیستم لوله کشی یو پی وی سی کاربرد دارد.

زمانی که شیر بین دو قطعه به صورت دنده از رو باشد از این نوع شیر استفاده می شود.

جنس این قطعه از پلاستیک یا یو پی وی سی سخت بوده و مقاومت بسیار بالایی در برابر خوردگی، زنگ زدگی، فشار و ضربه دارد.

این نوع شیر به بال ولو و همچنین شیر یکضرب نیز معروف است.

شیرآلات مهره ماسوره ای UPVC علاوه بر قابلیت باز و بسته شدن آسان، حتی با دست امکان آب بندی آسان و مطمئن را فراهم می کند.

کاربرد شیر توپی مهره دار دو سر دنده

کاربرد شیر توپی مهره دار دو سر دنده به دلیل مقاومت بالایی که دارد برای بخش انتقال آب و سیستم فشار قوی استخری است.

بیشترین کاربرد شیر توپی UPVC در تاسیسات و تصفیه خانه های استخر و جکوزی است.

با اتصال این نوع شیر توپی به قبل و بعد از پمپ ها، قبل و بعد از مبدل های حرارتی و قبل و بعد از فیلترهای شنی، می توان مسیر متصل به این دستگاه ها را کنترل کرد.

همچنین در مواقع مورد نیاز، می توان به راحتی با قطع جریان به وسیله شیر توپی UPVC ، دستگاه مورد نظر را برای تعویض یا تعمیرات از محل اتصال جدا کرد.

در سیستم های لوله کشی فلزی استخر، لوله کش روی فیلترها مجبور به بستن مهره ماسوره و شیر فلکه مجزا است.

این کار هنگام باز و بسته کردن می تواند سبب آسیب رساندن به تجهیزات ازجمله فیلترها و پمپ ها و هزینه بالاتر شود.

در سیستم های لوله کشی UPVC به علت باز و بسته شدن آسان و وجود شبیرآلات UPVC مهره ماسوره ای این مشکلات به وجود نخواهد آمد.
