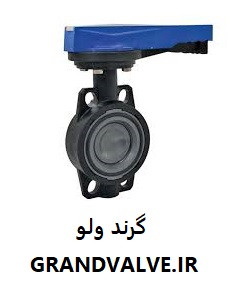

شیر پروانه ای 63 میلی متر UPVC
WAFER BUTTERFLY VALVE 63mm UPVC
برند:پیمتاش
مشخصات
جنس بدنه
UPVC
سایز
میلی متر
برند
پیمتاش
توضیحات
شیر پروانه ای UPVC
شیر پروانه ای UPVC از دسته محصولات شیرآلات UPVC است که با حرکت چرخشی برای قطع و وصل کردن جریان و همچنین تنظیم جریان مورد استفاده قرار می گیرد.
شیر پروانه ای دارای عملکرد آسان و سریع می باشند چون ۹۰ درجه چرخش دستگیره، مجرابند را از حالت کاملا بسته به حالت کاملا باز تغییر وضعیت می دهد.
شیرآلات پروانه ای بزرگتر دارای عملگرهایی مختلفی بصورت دستی، پنوماتیک و هیدرولیک می باشد.
این شیرها مزیت های فراوانی نسبت به سایر شیرها دارند، خصوصا در سایزهای بزرگ از این نمونه شیرها استفاده میگردد.
ویژگی دیگر این شیرها به حداکثر رساندن سرعت جریان سیال در حداقل زمان و حرکت شیر می باشد.
مخصوصا در مورد کنترل فشار سیالات در منبع یا برج های تحت فشار همچنین این نوع شیرآلات در حجم زیاد انتقال سیالات مورد استفاده قرار می گیرد.
شیر پروانه ای UPVC با عملکرد آسان و سریع، با چرخشی 90 درجه از حالت بسته به باز و یا بالعکس تغییر میکند.
در شیر پروانه ای با سایزهای بالا میتوان از عملگر پنوماتیک و هیدرولیک استفاده نمود.
ساختار شیرهای پروانه ای شامل بدنه و يک صفحه است که 90 درجه حول ميله ای میچرخد و بوسيله اهرم به قسمت حركت دهنده شير وصل می باشد.
این محرك بر اساس مکان مورد استفاده شیر پروانه ای ممکن است از نوع دستی باشد يا به وسيله فشار هوا يا برق کنترل شود.
عملکرد شیرهای پروانه ای بر اساس قطع و وصل سریع است.
اجزای تشکیل دهنده شیر پروانه ای UPVC
دیسک که مهم ترین قسمت تشکیل دهنده شیر پروانه ای است.
بدنه، اهرم، ساقه، لاینر، عملگر.
در واقع یکی از قسمت های اصلی تشکیل دهنده شیر پروانه ای دیسک می باشد.
دیسک شیر پروانه ای به شکل دایره یا مستطیل است که در نهایت نقش اصلی را در کنترل جریان سیالات بر عهده دارد.
دیسک تشکیل دهنده انواع شیر پروانه ای با جنس های مختلفی ساخته می شود که شامل کروم، استیل ۳۱۶ و استیل ۳۰۴ است.
از شیر پروانه ای با جنس دیسک های متفاوت به منظور عملکرد مناسب در بخش های متفاوت صنعتی استفاده می شود.
کاربرد شیر پروانه ای UPVC
شیر پروانه ای UPVC کاربرد گسترده ای در انواع مصارف دارند.
- صنایع نفتی
- پتروشیمی
- آب و فاضلاب
- آکواریوم
- استخر
از موارد کاربرد دیگرشیر پروانه ای UPVC می توان به حرکت چرخشی این شیر برای قطع و وصل نمودن و همچنین تنظیم جریان اشاره کرد.
این شیر دارای عملکرد بسیار سریع و آسان است چراکه با 90 درجه چرخش دستگیره قادر است تا مجرابند را از حالت کاملا بسته به حالت کاملا باز درآورد.
نقد و بررسی
شیر پروانه ای UPVC پیمتاش (Pimtas UPVC Butterfly Valve)
اتصالی مطمئن جهت قطع یا تنظیم جریان آب ورودی در لوله و اتصالات یو پی وی سی می باشد که از باکیفیت ترین مواد اولیه تولید و دارای استاندارد های آب و خاک جهانی است ، شرکت پیمتاش تولید کننده لوله و اتصالات UPVC فشار قوی پیشرو در بخش لوله و اتصالات استخری ، فاضلابی و ساختمانی می باشد که محصولاتش به اکثر کشور های جهان از جمله ایران صادر می شود .
شیر پروانه ای پیمتاش دارای بدنه ای از جنش U-PVC فشرده و دسته ای از جنس پلاستیک و یا فلز به رنگ آبی و یا قرمز می باشد ، رنگ آبی جهت شیرآلات پروانه ای آب و فاضلاب و دسته قرمز رنگ جهت استفاده در بخش مایعات اسیدی و شیمیایی دارد .
عملکر این شیر مانند شیر توپی استخری می باشد و با چرخش دسته عمل قطع و وصل ویا کنترل جریان را انجام می دهد ، منتها این نوع شیر جهت اتصال نیاز به دو عدد فلچ در دو طرف خود و بین لوله دارد که بصورت همزمان داخل یکدیگر چفت می شوند .
مزایای استفاده از شیر پروانه ای UPVC
- قیمت مناسب و مقرون به صرفه
- عملکرد آسان و سریع
- وزن سبک
- کنترل سریع جریان
- تنوع جنس دیسک
- تعمیرات آسان و راحت
- هزینه نگهداری پایین
- انتقال سیالات و مایعات با حجم زیاد
- عدم خوردگی و از بین رفتن
- دوام و عمر بالا
- مقاومت مکانیکی خوب
- مقاومت مناسب در برابر نور خورشید و اشعه ماوراء بنفش
- مقاومت عالی در برابر رسوب گیری
- مقاومت بالا در برابر مواد شیمیایی گوناگون
- حداقل افت فشار
طرز کار شیر پروانه ای UPVC
شیر پروانه ای UPVC برای تنظیم فشار سیالات در صنایع استفاده می شود.
به شیرهای پروانه ای به علت دارا بودن صفحه ای که موجب تنظیم فشار جریان و یا قطع جریان می شود و مانند بال پروانه دوران دارد، پروانه ای می گویند.
به همین دلیل شیرهای پروانه ای از آن دسته شیرهایی هستند که میتوانند به سرعت فشار سیال را کنترل کنند.
از دیگر ویژگی های شیرهای پروانه ای میتوان به حداکثر رساندن فشار ممکن سیال اشاره کرد.
دیسک شیر پروانه ای به کمک یک شفت به یک محرک خارج از شیر (دسته ی شیر) متصل میباشد و امکان چرخش دیسک را فراهم میکند.
معمولا برخورد حاصل از فشار سیال با دیسک موجب جابجایی آن می شود.
برای رفع این مشکل، یک گیره ی دستی در کنار دسته ی شیر قرار می گیرد تا با کمک آن بتوان دسته ی شیر را ثابت نگه داشت.
در واقع گیره به عنوان یک لنگر برای شیر استفاده می شود و دسته شیر که با شفت به دیسک میانی شیر متصل است را قفل می نماید و شما دیگر نگران این که فشار شیر ممکن است تغییر کند نخواهید بود.
البته لازم به ذکر است که شیر های گیره دار معمولا در فشار های کم استفاده می شود.
از دیگر نکات لازم به ذکر در خصوص شیر های پروانه ای این است که حجم زیادی از سیالات را فورا انتقال میدهد.
