چپقی گالوانیزه به شکل زانو گالوانیزه ساخته می شود، با این تفاوت که این اتصال یک سر آن به صورت رزوه از داخل ماده گی و سر دیگر آن رزوه از بیرون نری ساخته می شود.گالوانیزه پوششی از جنس روی می باشد که با روش های گوناگون انجام می شود.

از آنجا که فلز روی در مقابل عوامل خوردگی بسیار مقاوم تر از سایر فلزات می باشد گزینه مناسبی برای گالوانیزه نمودن فلزات آسیب پذیر به حساب می آید. این روکش به روش های گالوانیزه گرم و گالوانیزه سرد بر روی فلز و همینطور لوله گالوانیزه و اتصالات گالوانیزه قرار می گیرد.

این کار باعث افزایش مقاومت البو چپقی در مقابل خوردگی و زنگ زدگی می گردد. بسیاری از اتصالات لوله مانیسمان و پیچ و مهره ها با این روش مقاوم سازی می شود.

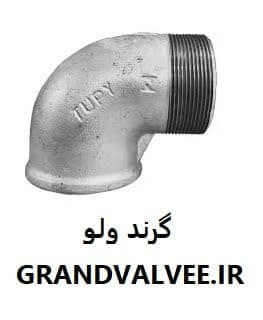

زانو 90 درجه دنده ای گالوانیزه توپی برزیل

زانو 90 درجه دنده ای گالوانیزه یکی از انواع اتصالات فلزی در بازار است که توسط برند توپی برزیل TUPYساخته شده است. این برند در ابتدا کمتر از نیم قرن پیش با محصولاتی مثل ماسوره در کشورمان حضور پیدا کرد که البته به دلیل کیفیت بالای محصولات، کم کم پای سایر اتصالات فلزی این برند هم به بازار داخل باز شد.

ویژگی زانو 90 درجه دنده ای گالوانیزه توپی برزیل

زانو 90 درجه توپی برزیل، با استاندارد NBR6934 ساخته شده است و به دلیل کیفیت خوبی که دارد، در دماهای بالا و مواقعی که میزان فشار وارد شده با زانو زیاد است، مقاومت و دوام خوبی از خود نشان می دهد.

از این زانویی برای کاربری های متعددی استفاده می شود. برای مثال مهم ترین کاربرد تمامی زانواها، تغییر در زاویه و جهت لوله کشی ساختمان است. البته از این زانویی برای اتصالاتی که دو سر ناهمسان دارند نیز استفاده می شود.

فرقی نمی کند که جریان داخل لوله کشی مایع باشد یا در رده سیالاتی مثل گاز قرار بگیرد؛ زیرا از زانو 90 درجه دنده ای گالوانیزه توپی برزیل می توان در شرایط متعدد و برای انواع کاربری های عمومی، خانگی، تجاری و صنعتی استفاده کرد.

جنس بدنه زانو 90 درجه دنده ای گالوانیزه توپی برزیل

این نوع اتصال که به شکل دنده ای است، از آلیاژ چدن سیاه ساخته شده است و به دلیل اینکه روکش گالوانیزه دارد، در برابر عوامل آسیب زای بیرونی مثل رطوبت مقاوم است.

سایز زانو چپقی گالوانیزه توپی برزیل

زانو 90 درجه گالونیزه توپی برزیل 13 سایز در بازار موجود می باشد. که کوچکترین سایز 1/4 اینچ (DN 8) و بزرگترین سایز 6 اینچ (DN 150) می باشد.

1/4 اینچ (8 DN)
3/8 اینچ (10 DN)
1/2 اینچ (15 DN)
3/4 اینچ (20 DN)
1 اینچ (25 DN)
1/4 1 اینچ (32 DN)
1/2 1 اینچ (40 DN)
2 اینچ (50 DN)
1/2 2 اینچ (65 DN)
3 اینچ (80 DN)
4 اینچ (100 DN)
5 اینچ (DN 125)
6 اینچ (DN 150)

نقد و بررسی

زانو یا چپقی گالوانیزه ( Galvanized Coupling female elbow )

زانو یا چپقی گالوانیزه در سایزهای مختلف برای اتصال لوله ها به همدیگر با قطر و طول مختلف کاربرد داشته و برای انحراف مسیر سیال به کار برده می شود. یک سر زانو و چپقی گالوانیزه به صورت رزوه از داخل ماده گی و سر دیگر آن رزوه از بیرون نری ساخته می شود. استاندارد اتصالات دنده ای گالوانیزه بر اساس ASME B16.11 می باشد. رزوه اتصالات دنده ای بر اساس استاندارد NPT می باشد و بر اساس اینکه رزوه ها داخل اتصال ایجاد شده باشد یا بیرون آن، روپیچ یا توپیچ گفته می شود. زانو چپقی گالوانیزه به دو شکل ۴۵ درجه و ۹۰ درجه و در سایزهای چون ( “۱/۲ تا“۵) تولید می شود که البته سایزهای کوچکتر آن پر مصرف تر می باشد.

چپقی گالوانیزه/آهن چکش خوار یک آلیاژ آهن-کربن است که ترکیبی از خواص برجسته چدن (ریخته گری) و فولاد (قدرت و انعطاف پذیری) است. این ترکیب شیمیایی در صنعت ریخته گری دارای قابلیت عالی می باشد که باعث می شود برای ساخت اشکال پیچیده و ساخت قطعات نازک Walled به خصوص مناسب باشد.

چپقی گالوانیزه

زانویی گالوانیزه

این زانویی‌ها به شکل 90 و 45 درجه موجود هستند و برای عوض کردن جهت جریان استفاده می‌شوند. ابتدا و انتهای آن‌ها تو پیچ است.

زانوی چپقی نیز نوعی زانو است که یک طرف آن رو پیچ و طرف دیگر آن تو پیچ است.

اطلاعات فنی چپقی گالوانیزه:

زانو چپقی گالوانیزه به دو شکل 45 درجه و 90 درجه و در سایزهای چون ( “1/2 ، “3/4 ، “1 ، “11/4 ، “11/2 ، “2 ، “21/2 ، “3 ، “4) تولید می شود که البته سایزهای کوچکتر آن پر مصرف تر می باشد.

زانو چپقی گالوانیزه هم به صورت گالوانیزه گرم و هم به صورت گالوانیزه سرد آبکاری می شود. انجام گالوانیزه در اتصالات گالوانیزه باعث طول عمر شده و زا زنگ زده گی و خورنده کی آن جلوگیری می کند. زانو در صنایع ای چون لوله کشی های آبرسانی،فاضلاب،نفت وگاز ، بخار و هوا و غیره مورد استفاده قرار می گیرد. جهت سفارش با همکاران ما در آلور سنترر تماس حاصل فرمایید.

مزایای چپقی گالوانیزه:

دارای پوشش گالوانیزه برای جلوگیری از خورنده گی و زنگ زده گی
مقاوم در برابر فشار و حرارت بالا
عمر بسیار طولانی
دارای رزوه برای اتصال سریع و آسان
سهولت در باز و بسته کرده جهت تعویض و یا تعمیر
دارای قیمت مناسب و مرقوم به صرفه
مقاوم در برابر شرایط محیطی
