دستهبندی: شیرآلات چدنی
برچسبها :
جنس بدنه: GGG40
نوع عملکرد: دریچه ای / SWING
فشار کاری: PN16
کشور سازنده: ایران

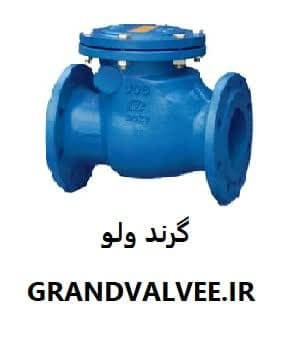

شیر یکطرفه "6 اینچ PN16 چدنی دریچه ای وگ بی همتا
CHECK VALVE SWING 6" PN16 GGG40
برند:وگ بی همتا
مشخصات
جنس بدنه
GGG40
نوع عملکرد
دریچه ای / SWING
فشار کاری
PN16
کشور سازنده
ایران
توضیحات
شیر یک طرفه یا شیر خودکار
یکی از انواع شیرآلات چدنی بوده و عملکرد آن به صورت خودکار بوده و اپراتوری آن را کنترل نمی کند. شیر یک طرفه یا شیر خودکار دو دهانه دارد که یکی برای ورود سیال و دیگری برای خروج آن و فقط در یک مسیر به کار برده می شود.
این نوع از انواع شیرآلات چدنی برای جلوگیری از بازگشت جریان سیال در تاسیسات موتورخانه کاربرد دارد و خود شامل چند نوع است.
از انواع شير يك طرفه می توان شیر یک طرفه نوسانی، شير يك طرفه نوسانی از نوع ويفری صفحه ای، شير يك طرفه ديسكی، شير يك طرفه با ديسك دوتكه، شير يك طرفه با ديسك وارونه، شير يك طرفه ديافراگمی، شير يك طرفه بالا رفتنی و شير يك طرفه قطع كننده ای را نام برد.
مشخصات فنی شیر خودکار چدنی (شیر یکطرفه چدنی)
شیر خودکار چدنی یا شیر یکطرفه چدنی با توجه به نوع، کاربرد و استانداردهای ساخت، دارای مشخصات فنی متنوعی است. در ادامه به برخی از مهمترین مشخصات فنی این شیرآلات اشاره می کنیم :
۱) جنس بدنه :
- چدن داکتیل (Ductile Iron) : مقاومت بالا در برابر ضربه، فشار و خوردگی، مناسب برای اکثر صنایع
- چدن خاکستری (Gray Iron) : مقاومت کمتر نسبت به چدن داکتیل، مناسب برای کاربردهای با فشار و دمای پایینتر
- چدن نشکن (Malleable Iron) : مقاومت خوب در برابر ضربه و انعطافپذیری، مناسب برای کاربردهای خاص
۲) نوع اتصال :
- فلنج دار (Flanged) : اتصال محکم و قابل اطمینان، مناسب برای خطوط لوله با قطر بزرگ
- دندهای (Threaded) : اتصال آسان و سریع، مناسب برای خطوط لوله با قطر کوچک
- جوشی (Welded) : اتصال دائمی و بدون نشتی، مناسب برای خطوط لوله با فشار بالا
۳) سایز :
- از ½ اینچ تا ۲۴ اینچ و بزرگتر : با توجه به نیاز و استانداردهای خط لوله
۴) فشار کاری :
- PN۱۰, PN۱۶, PN۲۵ و بالاتر : با توجه به استانداردهای فشار کاری سیستم
۵) دمای کاری :
- تا ۸۰ درجه سانتیگراد برای چدن و تا ۴۰۰ درجه سانتیگراد برای چدن داکتیل : با توجه به جنس بدنه و نوع سیال
۶) نوع دیسک :
- لولایی (Swing) : مناسب برای خطوط لوله با قطر بزرگ و جریان آرام
- پیستونی (Lift) : مناسب برای خطوط لوله با فشار بالا و جریان سریع
- دیسکی (Disc) : مناسب برای خطوط لوله با قطر کوچک و متوسط
۷) استانداردهای ساخت :
- API ۵۹۴ : استاندارد آمریکایی برای شیرهای خودکار
- BS ۱۸۶۸ : استاندارد بریتانیایی برای شیرهای خودکار
- DIN ۳۲۰۲ : استاندارد آلمانی برای شیرهای خودکار
- ISO ۵۷۵۲ : استاندارد بینالمللی برای شیرهای خودکار
۸) سایر مشخصات :
- وزن : با توجه به سایز و جنس بدنه
- جنس آببندی : لاستیک، تفلون و…
- پوشش رنگ : اپوکسی، پلییورتان و…
نقد و بررسی
شیر خودکار چدنی چیست؟
شیر خودکار چدنی، نوعی شیر صنعتی است که با استفاده از فشار سیال، به صورت خودکار باز و بسته می شود. این شیر، برای جلوگیری از بازگشت جریان سیال به منبع اولیه طراحی شده است. جنس بدنه این شیر از چدن بوده که به دلیل مقاومت بالا در برابر خوردگی و فشار، برای استفاده در صنایع مختلف مناسب است.
انواع شیر یکطرفه چدنی
شیرهای خودکار چدنی در انواع مختلفی تولید می شوند که هر کدام برای کاربردهای خاصی مناسب هستند. برخی از انواع رایج شیر خودکار چدنی عبارتند از :
- شیر خودکار چدنی لولایی (Swing Check Valve) : این نوع شیر، دارای یک دیسک لولایی است که با جریان سیال باز شده و با قطع جریان به صورت خودکار بسته می شود. شیر خودکار لولایی، برای استفاده در خطوط لوله با قطر بزرگ مناسب است.
- شیر خودکار چدنی پیستونی (Lift Check Valve) : این نوع شیر، دارای یک پیستون است که با جریان سیال به سمت بالا حرکت کرده و شیر را باز می کند. شیر خودکار پیستونی، برای استفاده در خطوط لوله با فشار بالا مناسب است.
- شیر خودکار چدنی دیسکی (Disc Check Valve) : این نوع شیر، دارای یک دیسک است که با جریان سیال به سمت جلو حرکت کرده و شیر را باز می کند. شیر خودکار دیسکی، برای استفاده در خطوط لوله با قطر کوچک و متوسط مناسب است.
مزایا و معایب شیر خودکار چدنی
مزایا :
- مقاومت بالا در برابر خوردگی و فشار
- عمر طولانی و نیاز کم به تعمیر و نگهداری
- قیمت مناسب و مقرون به صرفه
- عملکرد خودکار و عدم نیاز به نیروی انسانی
- نصب و راهاندازی آسان
معایب :
- افت فشار بالا در برخی از انواع
- عدم امکان تنظیم جریان سیال
- محدودیت در استفاده برای سیالات با ویسکوزیته بالا
کاربردهای شیر خودکار چدنی
- صنایع آب و فاضلاب : برای جلوگیری از بازگشت جریان فاضلاب به شبکه آب شهری،
- صنایع نفت و گاز : برای جلوگیری از بازگشت جریان نفت و گاز در خطوط لوله،
- صنایع پتروشیمی : برای جلوگیری از بازگشت جریان مواد شیمیایی در خطوط لوله،
- صنایع نیروگاهی : برای جلوگیری از بازگشت جریان آب در سیستمهای خنککننده،
- صنایع غذایی : برای جلوگیری از بازگشت جریان مواد غذایی در خطوط تولید.
