دستهبندی: لرزه گیر
نوع اتصال:فلنجی
برند لرزه گیر:فلکسور
فشار کاری:PN16
کشور سازنده:ایران

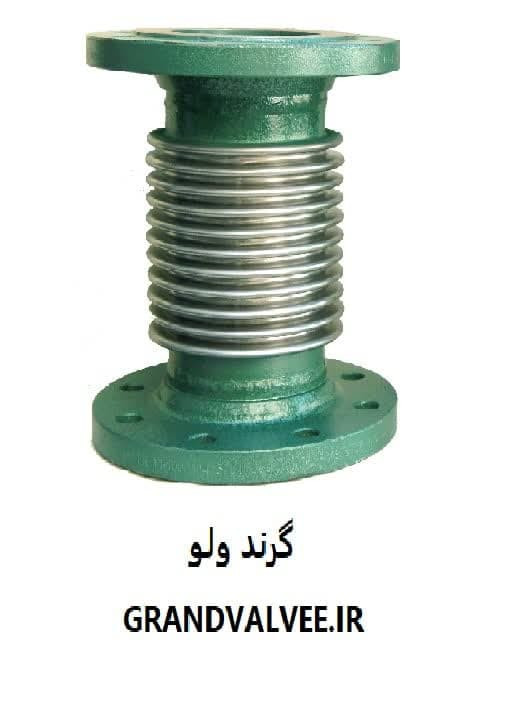

لرزه گیر آکاردئونی 12 اینچ PN16 (بدون مهار فلنجدار) فلکسور
METAL EXPANSION JOINTS 12" PN16 FLEXOR PARS
مشخصات
نوع اتصال
فلنجی
برند لرزه گیر
فلکسور
فشار کاری
PN16
کشور سازنده
ایران
توضیحات
لرزه گیر چیست؟
همانگونه که از نام آن پیداست لرزه گیر وسیلهای است که لرزشهای احتمالی را کنترل کرده و از انتقال آن به قسمتهای مختلف خط لوله جلوگیری میکند. در حقیقت لرزهگیر میتواند در کمپرسورها، دستگاههای سانتریفیوژی، فنها، توربینها، خطوط لوله سایز بزرگ و … نصب میشود و وظیفه اصلی آن کاهش و حذف حرکتهای لرزشی میباشد. این قطعه همچنین میتواند موجب کاهش صدا شود و طول عمر تجهیزات را افزایش دهد. لرزهگیرها همچنین میتوانند دما و فشارهای زیادی را از سوی نوسانهای قطعات مختلف تحمل کنند و دفع این فشارها و ارتعاشات توسط لرزه گیرها مانع از شکسته شدن خطوط لوله و آسیب دیدن تجهیزات مختلف میشود.
انواع لرزه گیر
بهصورت کلی لرزهگیرها با توجه به نوع صنعتی که در آن استفاده میشود میتوانند از مواد مختلفی تشکیل شوند و هرکدام از آنها ویژگیها و کاربردهای متنوعی دارند. این لرزهگیرها شامل موارد زیر هستند:
لرزهگیر لاستیکی
لرزهگیرهای لاستیکی معمولاً با هدف حذف و کاهش شوکهای ناگهانی داخلی در خطوط لوله استفاده میشود و میتواند ارتعاشات و سروصدای موجود در این خطوط را نیز جذب کند. این لرزهگیرها همچنین میتوانند ارتعاشات دمایی (انبساط و انقباض لولهها) را جذب کنند. از این لرزهگیرها در لوله خم سرد صنعت تهویه هوا، فرایندهای برودتی و حرارتی، صنعت آب و فاضلاب، نیروگاههای برق و … استفاده میشود.
لرزهگیرهای آکاردئونی
همانطور که از نام آن پیداست لرزهگیر آکاردئونی دارای حالتی فنری شکل است و میتواند در کاهش انواع ارتعاشات زاویهای، محوری و همچنین جانبی در خطوط لوله کاربردهای زیادی داشته باشد. این لرزهگیرها دارای مقاومت بسیار بالایی در برابر دما و فشارهای بالا هستند و در طراحی آنها میتوان از پرهها و طراحیهای متفاوتی استفاده کرد. نصب این لرزهگیرها معمولاً توسط قطعاتی همچون فلنجها، پیچ و مهره انجام میشود. جنس بلوز که مهمترین قطعه این نوع لرزهگیر است اهمیت بالایی دارد که باید از انعطاف و ضخامت مناسبی برخوردار باشد.
بهترین نوع لرزهگیر چیست؟
همانطور که گفته شد امروزه از انواع مختلفی از لرزهگیرها شامل لرزهگیرهای لاستیکی، فلزی، خرطومی – فلزی و آکاردئونی در صنایع مختلف استفاده میشود. هرکدام از این لرزهگیرها دارای ویژگیها، قابلیتها، مزایا و معایب خاص خود هستند و میتوانند در بخشهای مختلفی از صنایع استفاده شوند. انتخاب بهترین لرزهگیرها باید بر اساس فاکتورها و پارامترهای مختلفی انجام میشود که شامل نوع تجهیزات، میزان ارتعاشات و لرزشها، محیط جغرافیایی، میزان دما، میزان فشار و … میباشند.
تفاوت ضربهگیر و لرزه گیر چیست؟
بسیاری از افراد تصور میکنند که ضربهگیر و لرزه گیر یک مفهوم هستند و کاربرد یکسانی دارند. درحالیکه این دو ابزار تفاوتهای زیادی باهم دارند. در حقیقت لرزه گیرها برای کاهش و مهار ارتعاش و لرزش لولهها در خطوط لوله مانند لولههای وینوهیدروپول استفاده میشود درحالیکه از ضربهگیر برای کاهش لرزش دستگاه استفاده نمود میشود. در اصل ضربهگیر بهعنوان لاستیک ضربهگیر منجیتدار شناخته میشود و میتواند در زیر دستگاههای مختلف مانند پمپها قرار گرفته و ارتعاشات آنها را کاهش میدهد.
نقد و بررسی
لرزهگیرهای آکاردئونی
همانطور که از نام آن پیداست لرزهگیر آکاردئونی دارای حالتی فنری شکل است و میتواند در کاهش انواع ارتعاشات زاویهای، محوری و همچنین جانبی در خطوط لوله کاربردهای زیادی داشته باشد. این لرزهگیرها دارای مقاومت بسیار بالایی در برابر دما و فشارهای بالا هستند و در طراحی آنها میتوان از پرهها و طراحیهای متفاوتی استفاده کرد. نصب این لرزهگیرها معمولاً توسط قطعاتی همچون فلنجها، پیچ و مهره انجام میشود. جنس بلوز که مهمترین قطعه این نوع لرزهگیر است اهمیت بالایی دارد که باید از انعطاف و ضخامت مناسبی برخوردار باشد.
مشخصات فنی لرزه گیر آکاردئونی جوشی
لرزه گیر اکاردئونی جوشی، یکی از قطعات مناسب جهت جذب ارتعاشات ناشی از لرزش های تجهیزاتی مانند فن، پمپ و یا ارتعاشات ناشی از زمین لرزه و انقباض و انبساط دمایی خط لوله میباشد.
بدنه لرزه گیر اکاردئونی از جنس کربن استیل است.
همچنین قسمت آکاردئونی این لرزه گیرها نیز از استیل 304 ساخته شده است.
دمای قابل تحمل این نوع لرزه گیر -250 الی 550 درجه میباشد؛ که همین ویژگی، شرایط این محصول برای بکار بردن در سیستم های حرارتی را فراهم میکند.
کاربرد لرزه گیر های آکاردئونی جوشی
لرزه گیر آکاردئونی جوشی، در قسمت های مختلف صنایع پتروشیمی، نفت و گاز و تاسیسات آب کاربرد دارد.
این لرزه گیر قابلیت جذب صدا و جلوگیری از ورود ضایعات به سیستم را دارا میباشد.
اتصالات آكاردئونی در خطوط لوله و داکتهای صنایع مختلف به جهت خنثی سازی اثرات نامطلوب ناشی از تغییرات ابعادی به كار میروند.
