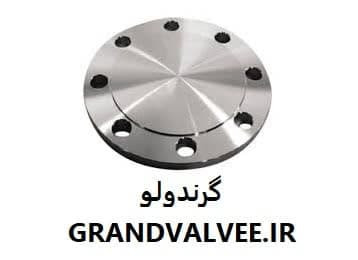

فلنج کور "1 اینچ استنلس استیل کلاس 150 ملسی

فلنج کور چیست؟

فلنج کور یا بلایند فلنج که به اختصار با BL نشان داده می شود، از اتصالات پایپینگ به شمار می رود که از آن برای مسدود کردن موقت یا دائم مسیر جریان در خطوط و تجهیزات استفاده می شود.

فلنج کور بسته به محل استفاده در سایز ها و کلاس های مختلف تولید می گردد. هایپر صنعت فامکو ارائه دهنده انواع فلنج کور مطابق نیاز مشتریان می باشد.

• فلنج کور فورج فولادی A105
• فلنج کور فورج فولادی A350
• فلنج کور استیل 304
• فلنج کور استیل 316
• فلنج کور فولادی ST37
• فلنج کور فولادی ST52
• فلنج کور چدنی ریخته گری



مشخصات فنی فلنج کور (Blind Flange)

فلنج کور یا فلنج Blind از تجهیزات پایپینگ است که برای انسداد انتهای خط لوله و یا نازل های مخازن و تجهیزات به کار می رود. همچنین دیگر مورد استفاده این نوع فلنج، در تست فشار خطوط مایع و گاز می باشد. این فلنج از لحاظ فشار داخلی و بار بر روی پیچ ها، نسبت به دیگر فلنج ها تحت فشار بیشتری قرار می گیرند. در این فلنج ها تنش خمشی در مرکز فلنج یشتر از بقیه نقاط است، به همین دلیل مقاومت در برابر تنش در این فلنج ها بالا می باشد. ضمن اینکه در خطوطی که فاکتور دما تاثیر گذار باشد، از یک فلنج گردن دار به همراه یک کپ به جای فلنج کور استفاده می شود. بلایند فلنج یا فلنج کور در سه نوع RF ،FF و RTJ تولید می گردد. استاندارد تولید این فلنج ASME B16.5 می باشد.





انواع فلنج کور قابل ارائه در هایپر صنعت فامکو از نظر جنس شامل فلنج کور فورج فلزی، فلنج کور کربن استیل، فلنج کور پلی اتیلن و فلنج کور آهنی (چدنی) می باشند. فلنج کور کربن استیل یکی از پر کاربردترین انواع بلایند فلنج است.

در صورتی که سیال درون خطوط لوله، یک سیال خورنده باشد از فلنج کور پلی اتیلن و استنلس استیل استفاده می شود. فلنج آهنی (چدنی یا ساخته شده از ورق) نیز در خطوط فشار پایین کاربرد دارد.



استاندارد های ساخت فلنج کور

استاندار ابعاد

• فلنج های کور بر اساس استاندارد ابعادی ASME B16.5 در سایز های ½ تا 24 اینچ و کلاس های 150، 300، 600، 900، 1500 و 2500 تولید می شوند. سایز های 26 اینچ و بالاتر از آن نیز بر اساس استاندارد ASME B16.47 و در دو مدل A Series و B Series ساخته می شوند که فلنج های سری B از ضخامت و مقاومت بالاتری دارند.
• فلنج های کور ریختگی یا PN بر اساس استاندارد DIN EN1092 ساخته می شوند.

استاندارد متریال

• فلنج های لپ جوینت فورج فولادی بر اساس استاندارد های ASTM-A105، ASTM-A350 LF1، ASTM-A350 LF2، ASTM-A350 LF3 و ASTM-A694 ساخته می شوند.
• فلنج های لپ جوینت فورج استنلس استیل بر اساس استاندارد ASTM-A182 با گرید های F304، F304L، F316، F316L، F321، F347 و F348 تولید می شوند.









مزایای فلنج کور

• قابلیت باز و بسته کردن در خط
• قابلیت تعمیر
• طول عمر زیاد
• مقاوم در فشار بالا
• مقاوم در حرارت بالا
