دستهبندی: اتصالات جوشی استیل
برند:ارنه فیتینگ / ERNE FITTINGS
کشور سازنده:چین
جنس بدنه:استنلس استیل
رده کاری:SH10

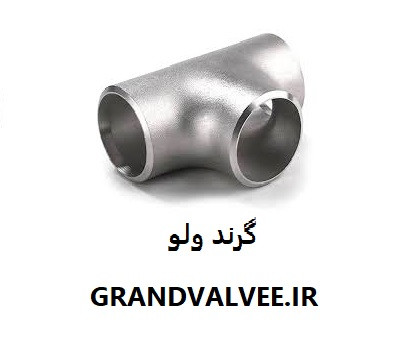

سه راهی جوشی مساوی "3 اینچ رده 10 مانیسمان ارنه فیتینگ
STRAIGHT TEES 3" SH10 ERNE FITTINGS
برند:ERNEFITINGS
مشخصات
برند
ارنه فیتینگ / ERNE FITTINGS
کشور سازنده
چین
جنس بدنه
استنلس استیل
رده کاری
SH10
نوع اتصال
جوشی
توضیحات
اهمیت استفاده از سه راهی جوشی مانیسمان رده 40
در تاسیسات وظیفه تغییر سایز در سیستم لوله کشی بر عهده تبدیل جوشی است و با استفاده از سه راه تبدیلی به جای سه راه مساوی،در واقع یک تبدیل حذف شده و بغیر از هزینه خرید یک عدد تبدیل جوشی،هزینه نصب و جوشکاری و تست های جوش و ریسک عدم اتصال مناسب و جوش معیوب حذف میشود.
در بعضی از موارد که امکان تولید سه راه تبدیلی مانیسمان در بعضی از سایزهای خاص وجود ندارد و یا امکان دسترسی به سه راه تبدیلی در آن سایز وجود ندارد،میتوان به جای سه راه تبدیلی از سه راه مساوی به همراه یک تبدیل جوشی استفاده نمود،البته چنانچه سه راه تبدیلی قابل عرضه باشد،به دلایل مطرح شده بهتر است از سه راه تبدیلی استفاده نمود.
برای متصل کردن به لوله و آببندی آن باید از جوشکاری کمک گرفت تا از عدم هر گونه نشتی در آن اطمینان حاصل شود. به دلیل اینکه ظاهر آن به شکل T انگلیسی است، به آن اتصال تی هم میگویند.
سه راهی جوشی مانیسمان رده 40
اتصالات سه راهی جوشی به اتصالاتی اشاره دارند که به سه راسته مختلف اجازه میدهند که جریان یا جهت یک لوله را تغییر دهند. سه راهی جوشی مانیسمان رده 40 – بنکن benkan معمولاً برای تقسیم یا ادغام جریان یا مایع در سیستمهای لولهکشی یا صنایع مختلف استفاده میشوند.
کاربرد اتصالات سه راهی جوشی معمولاً به جهت تغییر جهت جریان مایع در لولهها هستند. . این اتصالات به صورت جوشی به لولهها یا سایر اتصالات متصل میشوند و اجازه میدهند که جریان مایع در یک نقطه تقسیم شود یا به سمتهای مختلف هدایت شود.از مزایای سراهی رده 40 بنکن ، مانیسمان یا بدون درز بودن آن است. این قابلیت باعث افزایش آستانه تحمل فشار این ایتصال می شود.
اتصالات سه راهی در لولهکشی معمولاً به سه راسته مختلف استفاده میشوند:
1- تقسیم جریان: اتصالات سه راهی میتوانند برای تقسیم یک جریان مایع به سه راسته مختلف استفاده شوند. این میتواند در سیستمهای آبیاری یا سیستمهای دیگری که نیاز به توزیع مایع به صورت مساوی دارند، مورد استفاده قرار گیرد.
2- جهتدهی جریان: در برخی موارد، این اتصالات برای تغییر جهت جریان مایع یا گاز از یک مسیر به سمتهای مختلف استفاده میشوند. این میتواند برای هدایت مایع به سمتهای مختلف یا جهتدهی جریان در سیستمهای مختلف لولهکشی مفید باشد.
3- اتصالات چندگانه: این اتصالات در مواردی مورد استفاده قرار میگیرند که نیاز به اتصال لولهها به صورت همزمان به چند نقطه یا خط مختلف وجود دارد. این اتصالات به کمک شیرها و لولهها، این امکان را فراهم میکنند که جریان را به سمتهای متفاوت هدایت کنند یا به چند نقطه به صورت همزمان متصل شوند. رده چهل بودن این اتصال به ضخامت آن اشاره دارد.
نقد و بررسی
سه راهی جوشی مانیسمان رده 40
اتصالات جوشی نوعی رابط هستند که قابلیت جوش به لوله ها را دارند و در واقع بخشی از سیستم های لوله کشی می باشند. اتصالات فولادی مانیسمان به دلیل ساختاری یکدست مقاومت بالایی در برابر دما و خوردگی دارند. همچنین به دلیل نوع اتصال که به صورت جوشی می باشد، نشت مایعات به کمترین میزان خود میرسد.
سه راه جوشی برای گرفتن انشعاب از لوله های اصلی به کار می رود و به دونوع مساوی و تبدیلی تقسیم میشوند. از سه راه تبدیلی برای گرفتن انشعابات کوچکتر استفاده می شود.
مشخصات فنی
- جنس: فولاد کربنی
- رده فشار: 40
- نوع اتصال: جوشی
- نوع تولید: بدون درز
- سایز: 1/2 تا 24 اینچ
کاربرد
سه راه تبدیلی جوشی مانیسمان رده 40 بنکن در سیستم های پایپینگ، خانگی، صنعتی، صنایع پتروشیمی، غذایی و کشاورزی مورد استفاده قرار می گیرد. از جمله کاربردهای این اتصال می توان به موارد زیر اشاره کرد:
- تغییر جهت جریان سیال
- انشعاب گیری از یک لوله
نحوه نصب
نصب سه راه تبدیلی جوشی مانیسمان رده 40 بنکن باید توسط یک جوشکار ماهر انجام شود. برای نصب این اتصال، ابتدا باید دو انتهای لوله ها به صورت مسطح آماده شوند. سپس، سه راه تبدیلی جوشی مانیسمان رده 40 بنکن را روی لوله ها قرار داده و با استفاده از روش جوشکاری مناسب، آن را به لوله ها متصل می کنند.
اتصالات جوشی
در پایپینگ صنعتی به منظور اتصال لولهها و ادامه روند لوله کشی مورد استفاده قرار میگیرند، اتصالات درزدار و مانیسمان جوشی در ابعاد و اشکال مختلف مورد استفاده قرار میگیرند. برای تولید اتصالات مانیسمان از روش های متفاوت و ویژه ای استفاده میشود که تفاوت بزرگ آن ها در نوع ماده ی اولیه آن هاست . از آنجایی که لوله مانیسمان بدون درز و جای جوش ساخته میشوند، مقاومت بالایی در برابر فشار و دمای بالا دارند.
از همین رو برای بالا نگه داشتن کیفیت لوله کشی لازم است از نوع اتصالات متناسب با این لولهها استفاده شود. استفاده از اتصالات درزدار برای وصل کردن لولههای مانیسمان موجب میشود تا کیفیت لوله کشی تا میزان زیادی کاهش پیدا کند.
سه راه جوشی بدون درز
اصطلاحا سه راه جوشی کربن استیل نیز نامیده می شود. این قطعه به صورت یک تکه و بدون درز تولید می شود. هیچ گونه جوشکاری در ساخت آن استفاده نمی شود. این سه راه جوشی جهت انشعاب گرفتن از لوله مانیسمان استفاده می شود.
سه راه ها در رده های SGP STD – SCH۲۰ – SCH۴۰ -SCH۸۰- SCH۱۶۰ تولید می گردد. در سه راه مساوی سه طرف آن مساوی می باشد و در سه راهی تبدیلی سایز انشعاب یا نافی کمتر از سایز دو سر دیگر است. به سه راه تبدیلی اصطلاحا سه راهی نامساوی و سه راه کاهنده نیز گفته می شود
