فلنچ کور عینکی "1/4 1 اینچ فولادی کلاس 300 ملسی

فلنج کور عینکی چیست؟

کور کننده فلنج عینکی یا فلنج اسپکتیکال (Spectacle Blind) یکی از فلنج های مورد استفاده در صنعت می باشد که برای مسدود کردن بخشی از لوله یا تجهیزات، مورد استفاده قرار می گیرد.

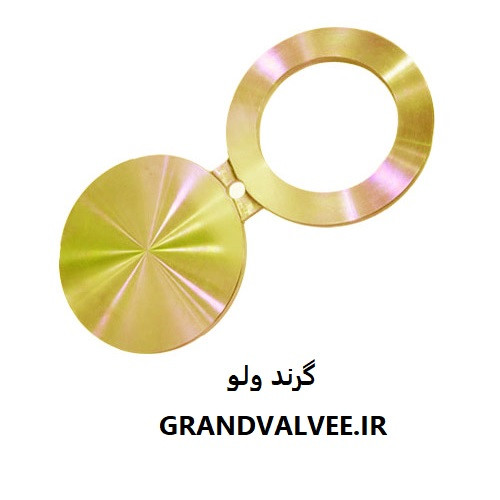

فلنج عینکی متشکل از دو قطعه دیسک فلزی می باشد که یکی تو پر بوده و جریان را مسدود می کند و قطعه دیگر به صورت تو خالی بوده و جریان از آن عبور می کند. این دو قطعه متصل به هم می باشند و شکل ظاهری آنها شبیه به عینک است که به همین دلیل با نام فلنج عینکی شناخته می شوند.

هایپر صنعت فامکو ارائه دهنده انواع کور کننده فلنج عینکی در سایز ها و کلاس های زیر می باشد:

• کور کننده فلنج عینکی  فورج فولادی A105
• کور کننده فلنج عینکی استنلس استیل 304
• کور کننده فلنج عینکی استنلس استیل 316
• کور کننده فلنج عینکی استنلس استیل 321
• کور کننده فلنج عینکی فولادی ST37
• کور کننده فلنج عینکی فولادی ST52

مشخصات فنی فلنج عینکی

کور کننده های فلنج عینکی بر اساس استاندارد ابعادی ASME-B16.48 در سایز های 1 تا 24 اینچ و کلاس های 150، 300، 600، 900، 1500 و 2500 تولید می شوند. ضخامت دیسک های فلنج عینکی با کلاس آن رابطه مستقیم دارد و قطر آن هم اندازه قسمت آببند فلنج هم سایزش می باشد که برای انسداد قسمت دیسک تو پر آن بین دو فلنج قرار گرفته و در دو طرف آن گسکت گذاشته می شود و با فشرده شدن دو فلنج به هم آب بندی شده و جریان را مسدود می کند. با توجه به اینکه در زمان انجام پایپینگ فاصله ای بین دو فلنج، برای قرار گرفتن کور کننده در نظر گرفته شده، در زمانی که نیاز به رفع انسداد خط باشد، باید قسمت دیگر آن که دیسک تو خالی می باشد بین دو فلنج قرار گیرد تا فاصله بین دو فلنج را پر کند و جریان را نیز عبور دهد. از آنجا که دو دیسک تو پر و تو خالی به هم متصل می باشند همیشه می توان باز یا بسته بودن خط را به صورت چشمی تشخیص داد. جنس کور کننده فلنج عینکی با توجه به سیال درون خط و فشار آن انتخاب می شود که در انواع فولادی معمولی یا آلیاژی و یا استیل ضد زنگ قابل ارائه می باشد.

مشخصات ابعادی فلنج عینکی

کاربرد کور کننده فلنج عینکی

مهم ترین کاربرد فلنج های عینکی در سیستم های لوله کشی می باشد که جریان سیال در آن باید در زمان های معین متوقف شود. این فلنج سبب باز و بسته شدن مسیر سیال می شود.

مزایای فلنج کور عینکی

1. عدم نیاز به جوشکاری
2. نصب توسط استاد بولت
3. عدم محدودیت فشاری (دارای محدوده برای فشار های مختلف نیستند.)
4. دارای قابلیت ساخت و سفارش
