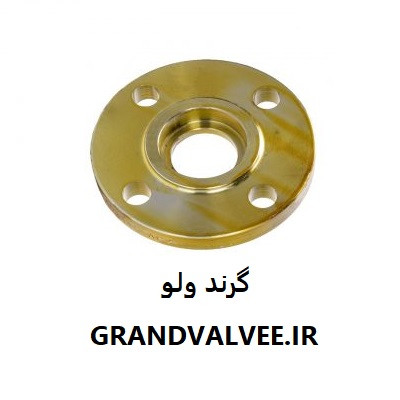

فلنج ساکتی چیست؟

فلنج ساکتی که به آن فلنج ساکت ولد (Socket Weld Flange) نیز گفته می شود یکی از انواع فلنج های جوشی می باشد که به روش جوشکاری به لوله متصل می شود و برای اتصال لوله هایی با سایز کوچک مورد استفاده قرار می گیرد.

مشخصات فنی فلنج ساکتی (Socket Weld Flange)

فلنج ساکت ولد یا فلنج سوکتی جوشی در ابعاد کوچک ½ تا 2 اینچ و در کلاس های 150، 300، 600 و 1500 و بر اساس استاندارد ابعادی ASME B16.5 تولید می گردد. فلنج ساکتی همچنین در انواع فورج فولادی بر اساس استاندارد متریال ASTM A105 و استیل ضد زنگ فورج بر اساس ASTM A182 F304/304L یا ASTM A182 F316/316L ساخته می شود.

داخل این فلنجدارای یک پله می باشد که قطر داخل آن را به دو قسمت تقسیم می کند. قسمت با قطر کمتر که برابر با قطر داخلی لوله متناظر با فلنج بوده و قسمت بزرگتر که اندکی بیشتر از قطر خارجی لوله متناظر با فلنج بوده و لوله درون آن جای می گیرد و تا جایی که پله دارد داخل می رود. برای اتصال به لوله، مرز بین لوله و قسمت برآمده پشت فلنج به وسیله جوش کاری پر و آب بندی می شود.

به واسطه شکل داخلی این فلنج که لوله در قسمت ساکت فلنج قرار می گیرد و عملیات جوش انجام می شود این نوع فلنچ سطحی صاف و صیقلی دارا می باشد و باعث عبور هر چه بهتر سیال می شود. در زمان جوشکاری این فلنج ها فیس آنها از گرمای جوش و SPATER مصون می ماند. از این فلنج برای لوله کشی با فشار بالا و قطر کم استفاده می شود. اگر در این فلنج جوشکاری از داخل نیز انجام شود مقاومت در برابر خستگی آن 50 درصد نسبت به باقی فلنج ها افزایش می یابد.

انواع فیس فلنج ساکت ولد

فلنج ساکت ولد FF
فلنج ساکت ولد RF
فلنج ساکت ولد RTJ

ابعاد فلنج ساکت جوشی کلاس 150

مزایای فلنج ساکتی

امکان استفاده در محیط هایی با احتمال نشتی بالا
به دلیل اعمال جوش از بخش بیرونی هیچگونه زائده ای داخل خط نخواهیم داشت.
به واسطه ی نوع خاص طراحی نیاز به خال جوش برای تنظیم محل لوله ندارد.
