شیر توپی کلاس 800 برای قطع و وصل و کنترل جریان در تمامی خطوط پایپینگ صنعتی استفاده می شود. شیر توپی که به آن بال ولو و شیر گازی هم گفته می شود با روش های ریخته گری و فورج قابل تولید است.

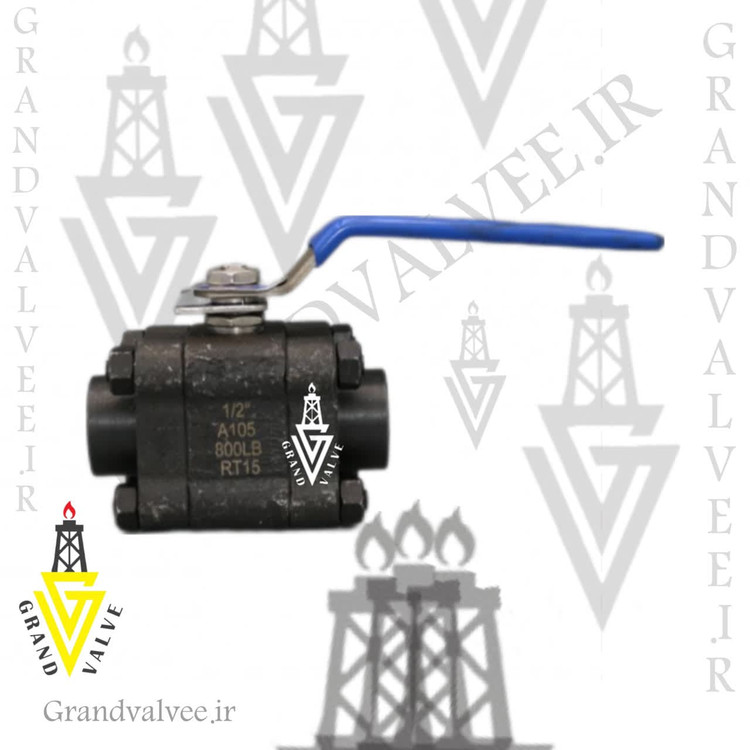

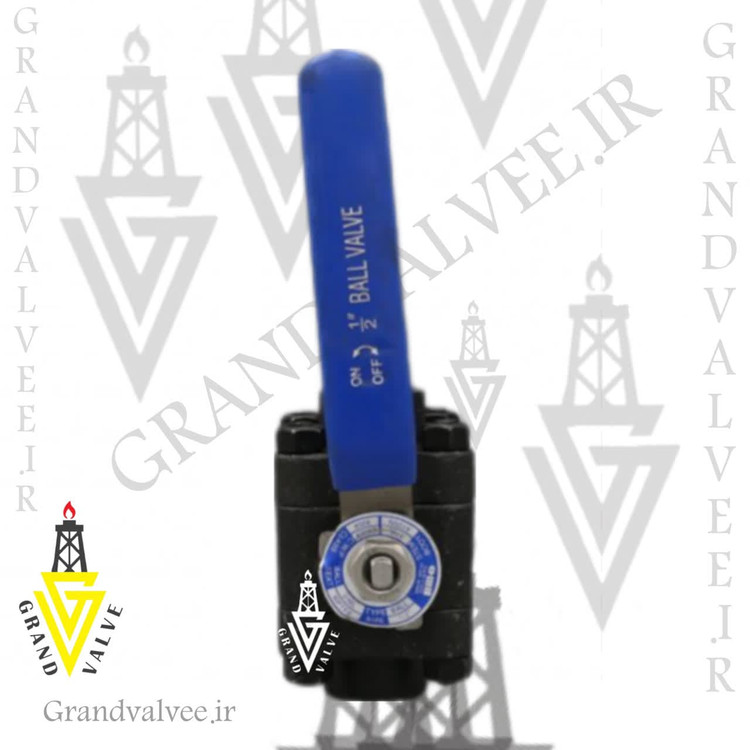

شیر توپی کلاس 800 (با نوع اتصال رزوه ای)
شیر توپی کلاس 800 با (نوع اتصال جوشی (شیر توپی کلاس 800 باتولدی)

مشخصات فنی شیر توپی کلاس 800

شیرتوپی کلاس800 یکی از پرکاربردترین شیرآلات مورد استفاده در صنایع و پتروشیمی و پالایشگاه و غیره می باشد. این نوع شیر صرفا باید برای قطع و وصل جریان در حالت نیمه باز برای کنترل حجم سیال مورد استفاده قرار بگیرد. عمر مفید بال ولو کلاس 800 به ½ کاهش می یابد، بال ولو کلاس 800 از بدنه (body) فورج تولید می شود، بدنه اصلی بال ولو کلاس 800 با دستگاه فورج به صورت یک تیکه تولید می شود و بعد با توجه به نوع اتصال دو تیکه بدنه به قسمت اصلی شیرتوپی کلاس 800 که در وسط قرار دارد مونتاژ می شود. شیر های کلاس 800 قابلیت استفاده تا فشار 63 بار را دارند.

ابتدا یک قطعه فولاد از جنس A105 یا استیل با گرید های مختلف به اندازه بدنه اصلی شیر توپی با حجم فشرده شدن و دور ریز در نظر گرفته می شود و با دستگاه فورج هیدرولیک، دستی یا پنوماتیک فورج می شود. ساخت شیر گازی کلاس 800 به دو روش فورج سرد و فورج گرم انجام می شود. معمولا در حجم زیاد، تولید بال ولو کلاس 800 به روش فورج گرم انجام می شود، که ترک و تنش کمتری در پی دارد. بدنه شیر توپی کلاس 800 تا 800 درجه سانتی گراد توسط کوره های دوار یا القایی گرم می شود. سپس توسط خط اتوماتیک درون جیک و فیکسچر قرار می گیرد و پرس اتوماتیک با فشار بالا قطعه فولادی a105 را به شکل قالب طراحی شده توسط سنبه و ماتریس در می آورد.

بعد از این مرحله، این بدنه فرم گرفته شده به واحد عملیات حرارتی ارسال می شود تا هرگونه تنش احتمالی برطرف شود. سپس در واحد تراشکاری که تمامی دستگاه های آن اتوماتیک CNC هستند، پرداخت کاری انجام گرفته و سطوح اضافه باقی مانده در عملیات فورج شیر گازی کلاس 800 حذف می شوند. در مرحله بعد برای مونتاژ کردن بال و استم و سیت و غیره در واحد تولید مونتاژ می شوند.& واحد بعدی بال ولو کلاس 800 مورد تست هیدرو استاتیک، بازرسی چشمی و غیره قرار می گیرد و در نهایت به واحد بسته بندی کالا ارسال می شود.

کاربرد بال ولو فولادی دنده ای کلاس 800

بال ولو فولادی کلاس 800 با استفاده از فولاد بسیار قدرتمند تولید شده است همچنین از آلیاژ فولاد ضد زنگ استیل ss304L ss316L و به همین دلیل در صنایع مختلف می تواند کارایی بسیار بالایی داشته باشد. بال ولو فولادی کلاس 800 را می توان در صنایعی مانند لبنیات، کارخانه های روغن داغ .شیمیایی .نفت .گاز.پتروشیمی. و غیره مورد استفاده نمود. بال ولو فولادی کلاس800 را می توان به عنوان یکی از مهم ترین محصولات فشار و دمای بالا دانست که در بازار عرضه شده است و دارای کاربرد بسیار زیادی است. به طور کلی می توان گفت که بال ولو فولادی کلاس 800 دارای طول عمر بسیار بالایی بوده و سرویس کردن آن یا تعویض بال آن به راحتی انجام میشود و به دلیل عملکرد مطمئن می توانید نسبت به خرید این محصول اقدام نمایید. به طور کلی می توان گفت که این محصول دارای کاربرد بسیار زیادی است. این محصول در انواع دنده ای و ساکت در بازار عرضه شده و در دسترس خریداران می باشد. همچنین شیر گازی فولاد کلاس 800 دو تکه و سه تکه می تواند گزینه ای بسیار مناسب برای شما به شمار رود.که سه تیکه آن قابل سرویس میباشد . بال ولو فولادی کلاس 800 با استفاده از بهترین و مقاوم ترین مواد اولیه تولید شده و در دسترس شما می باشد.

نقد و بررسی

معرفی اجزاء بال ولو کلاس 800

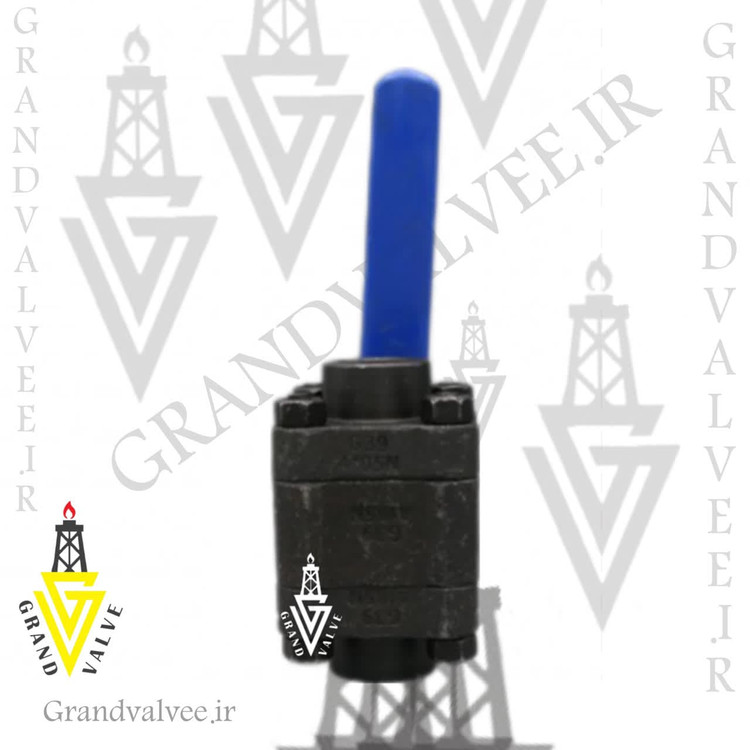

بدنه شیر توپی کلاس 800

بدنه شیر گازی کلاس 800 به دو روش فورج گرم و سرد تولید می شود. انتخاب روش مناسب بستگی به سایز و تیراژ تولید دارد. اگر سایز شیر توپی کلاس 800 کوچک و تعداد تولیدی کم باشد، برای صرفه جویی در هزینه های تولید از روش فورج سرد استفاده می شود. بدنه شیر توپی کلاس 800 به دو روش دو تکه و سه تکه مونتاژ می شود. در روش ساخت شیر دو تکه، بخش خروجی شیر با بخش مرکزی به صورت به هم پیوسته تولید می شود و حالت یک تکه دارد. در مرحله بعد بخش ورودی بال و سیت بر روی بخش اول مونتاژ می شود.

بدنه شیر توپی کلاس 800 شیرآلات کلاس 800 ساکت دنده ای | تامین تجهیز استیل اول

بال شیر توپی کلاس 800

بال شیر توپی کلاس 800 از استیل 304 و استیل 316 و استیل L316 تولید می شود. به دلیل فشار بالا در این کلاس کاری، بال شیر توپی کلاس 800 باید با دستگاه CNC پنج محور تولید شود و توپی تولید شده، شکل کروی و سطحی پرداخت شده داشته باشد.

بال شیر توپی کلاس 800

سیت شیر گازی کلاس 800

سیت شیر توپی کلاس 800 با توجه به میزان خورندگی و فشار سیال از سیت های تفلون (PTFE)، استیل 304، استیل 316، استیل 316L و استیل F 316 L تولید می شود. این سیت وظیفه آببندی بین بال شیر توپی کلاس 800 و بدنه را انجام می دهد.

سیت شیر توپی کلاس 800

استم شیر توپی کلاس 800

استم یا همان محور بال ولو کلاس 800 از یک سو به توپی و از یک سو به اهرم شیر توپی متصل می باشد و از استیل با گرید های مختلف تولید می شود.

استم شیر توپی کلاس 800

پکینگ و اورینگ شیر گازی کلاس 800

پکینگ و اورینگ از جنس تفلون هستند و از گسکت هایی برای تحمل فشار بالا استفاده می شود.

برخی از برندهای تولید کننده بال ولو کلاس 800

شیر دسته گازی کلاس 800 اوریون (Orion)
شیر دسته گازی کلاس 800 LVF
شیر گازی کلاس 800 Chero

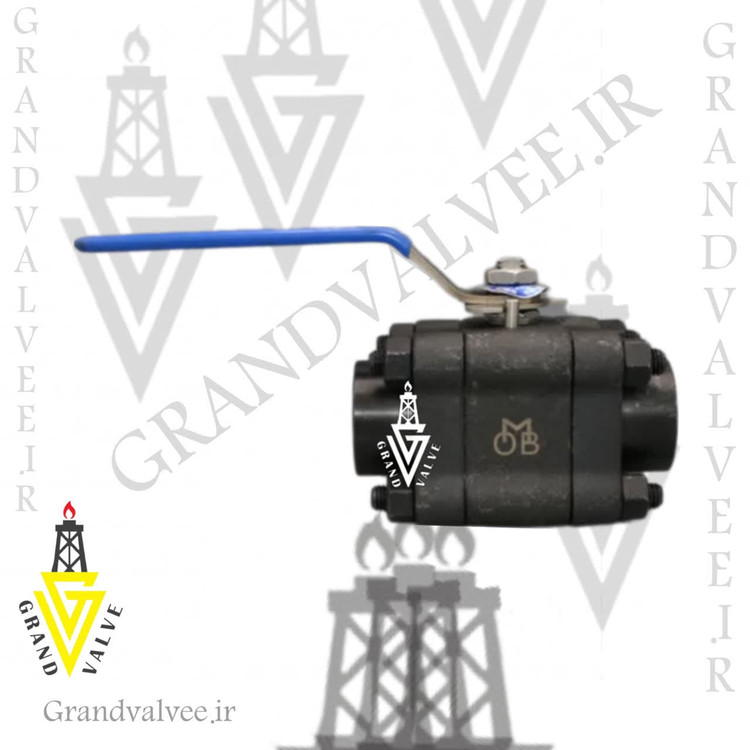

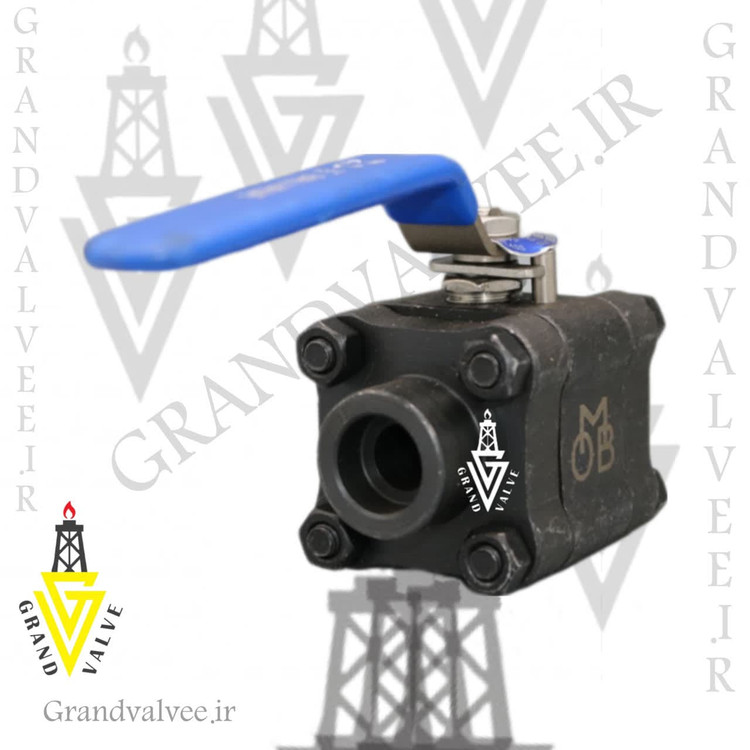

شیر گازی کلاس 800 OMB
شیر گازی کلاس 800 کیتز (Kitz)

مزایای شیر توپی کلاس 800

قابلیت تحمل فشار بالا
قابلیت استفاده در دمای بالا
بدنه ی یکپارچه
استفاده از شیرهای توپی آسان و مقرون به صرفه است.
شیرهای توپی خدمات ضد نشتی را تضمین می کنند.
سرعت بالای باز و بست
تغییرات در اندازه و شکل شیرهای توپی طیف گسترده ای از گزینه ها را فراهم می کند.
شیرهای توپی نسبت به سایر شیرها به نیروی کمتری برای کار نیاز دارند.

معایب شیر توپی کلاس 800

اگر شیر گازی در حالت نیمه باز قرار بگیرد جریان مغشوش به وجود می آید اگر در این حالت در طولانی مدت باعث نشیمنگاه توپی و پی تی اف درون آن آسیب میبیند و باعث خرابی شیر میشود
هنگام بسته شدن شیر مقدار کمی از سیال در محفظه‌ی داخل سوراخ آن باقی می‌ماند که میتواند باعث خوردگی و فرسایش توپی شود و سوراخ شدن و خارج شدن از آبند.
دوغاب یا سیال هایی که ذرات وجود دارد و سیالات حاوی شن و ماسه برای عبور از این شیر مناسب نیستند زیرا درون دریچه‌ی توپی رسوب می‌کنند و عملکرد شیر دچار اختلال می شود.
